MSBPC变频串联谐振试验装置(132kVA/22kV/66kV)


2014-11-14 21:30   点击:55


        该装置主要针对10kV、35kV、110kV电缆,110kV主变全绝缘,110kV开关、刀闸、绝缘子等电气设备的交流耐压试验,具有较宽的适用范围,是高压试验部门及电力安装、修试工程单位理想的耐压设备。

     一、适用范围



序号名称规格长度电容量试验频率试验电压
110kV/240mm22000m≤0.6878μF30-300Hz22kV
210kV/185mm22000m≤0.6246μF30-300Hz22kV
310kV/150mm22000m≤0.5668μF30-300Hz22kV
410kV/120mm22500m≤0.65μF30-300Hz22kV
510kV/95mm23000m≤0.72μF30-300Hz22kV
610kV/70mm24000m≤0.8668μF30-300Hz22kV
710kV/50mm25000m≤0.9585μF30-300Hz22kV
810kV/35mm25000m≤0.8625μF30-300Hz22kV
910kV/25mm25000m≤0.788μF30-300Hz22kV


      二、装置特点

           1)  自动寻找谐振点,频率范围20-300Hz,频率分辨率0.1Hz;
           2)  自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;
           3)  自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据;
           4)  五种保护功能:具有过压、过流、断电、闪络及全压输出保护功能;
                ■过电压保护:可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时,自动切除整套装置;
                ■过流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置;
                ■击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。不会对试验设备和人身造成伤害,变频电源内电子元件不会击穿;
                ■断电保护:试验电源断电后,装置能快速保护;
                ■全压输出保护:在调压过程中,严格保证变频电源不会全电压输出;
           5)液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流;

 MSBPC-132kVA/22kv/66kV调频式串联谐振试验装置技术方案

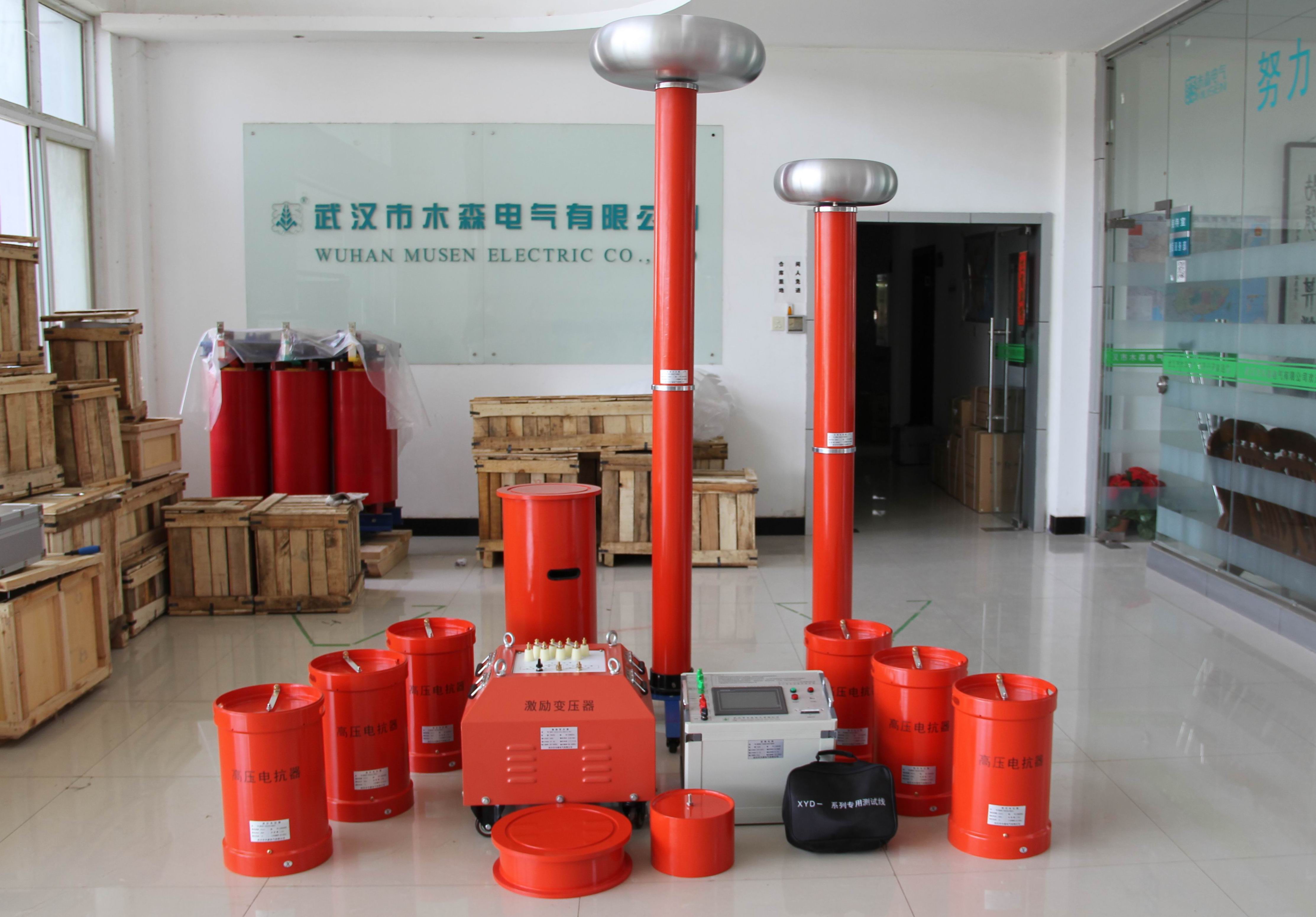

MSBPC-132kVA/22kV/66kV变频串联谐振试验装置

     三、成套装置技术参数
          1.额定容量:132kVA;
          2. 输入电源:2相380V电压,频率为50Hz;
          3. 输出电压:最大22kV;
          4.输出电流:最大6A;
          5. 工作频率:30-300Hz;
          6.  波形畸变率:输出电压波形畸变率≤1%;
          7. 工作时间:额定负载下允许连续15min;过压1.1倍1分钟;
          8. 温   升:额定负载下连续运行15min后温升≤65K;
          9. 品质因素:装置自身Q≥30(f=45Hz);
         10. 保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);
         11. 测量精度:系统有效值1.5级;
         12. 工作环境:环境温度:-150C–450C;

      四、部件装置技术参数
           1. 激励变压器MSB-6kVA/1/0.4kV       1台
              a) 额定容量:6kVA;
              b) 输入电压:380V,单相;
              c) 输出电压:1kV;
              d) 结   构:干式;
              e) 重   量:约35kg;

           2.变频电源MSBPC -6kW/380V              1台
              a) 额定输出容量:6kW
              b) 工作电源:380±10%V(单相),工频
              c) 输出电压:0 – 400V,单相,
              d) 额定输入电流:15A
              e) 额定输出电流:15A
              f) 输出波形:正弦波
              g) 电压分辨率:0.01kV
              h) 电压测量精度:0.5%
               i) 频率调节范围:30 – 300Hz
               j) 频率调节分辨率:≤0.1Hz
               k) 频率稳定度:    0.1%

             3. 高压电抗器MSDK-44kVA/25kV                   3节
                 a) 额定容量:44kVA;
                 b) 额定电压:25kV;
                 c) 额定电流:1.76A;
                 d) 电感量:66H/单节;
                 e) 品质因素:Q≥30 (f=45Hz);
                 f)  结   构:干式;

              4. 电容分压器FRC-30kV -2000pF                  1套
                  a) 额定电压:30kV;
                  b) 高压电容量:2000pF
                  c) 介质损耗:tgσ≤0.5%;
                  d) 分压比:1000:1
                  e)  测量精度:有效值1.5级;

     五、供货清单


序号设 备 名 称型 号 及 规 格单位数量
1激励变压器MSB-6kVA/1kV/0.4kV1
2变频电源MSBPC-6kW/380 V1
3高压电抗器MSDK-44kVA/25kV3
4电容分压器FRC-30kV/2000pF1
5内部连接线 1



       串联谐振是运用串联谐振原理,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,串联谐振电压即为加到试品上电压。串联谐振主要由变频控制器,励磁变压器,高压电抗器,高压分压器等组成。
