串联谐振配置选型方案-400kVA/30kV/200kV调频调感串联谐振

责任编辑： 人气： 发表时间：2024-07-08 16:34:26

•


  变频串联谐振系列：适用于大容量、高电压电气设备的交接和预防性试验
  调频串联谐振试验装置以全新的、创新的技术完成各种试验，减少所需电源容量，同时克服传统谐振仅能满足一根电缆3小时的极限工作时间，专利技术设计保证工程现场多根电缆连续耐压的需求。
  满足不同等级电压试验，电抗器采用多只分开设计，可根据现场试验需求任意组合。

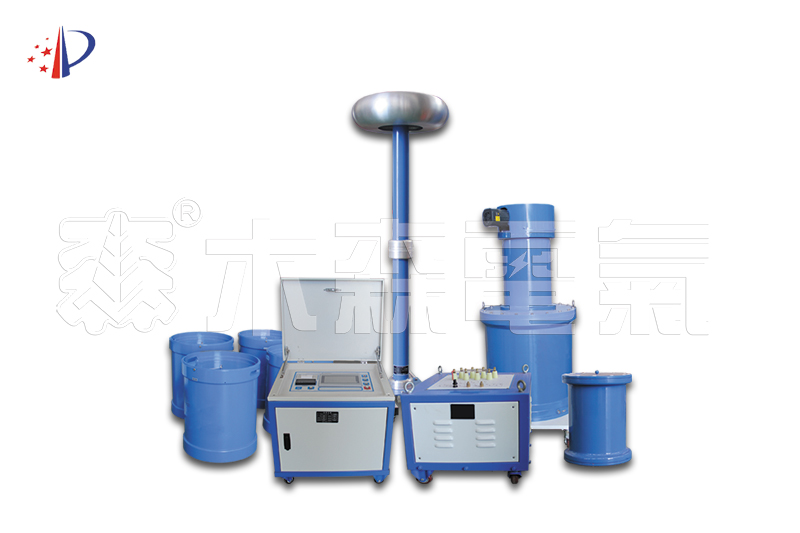

  MSXZ(f)--400kVA/30kV/200kV调频调感串联谐振： 串联谐振配置选型方案-MSXB-F-400kVA-30kV-200kV调频调感串联谐振 主要针对10.5kV 发电机的交流耐压试验。

  被试品	电容量	试验频率	试验电压	试验时间
  10.5kV 发电机的交流耐压试验	≤ 0.1uF～1uF		30kV
  110kV/63000kVA 全绝缘主变的交流耐压试验	≤ 0.03uF		160kV


  我公司调频串联谐振试验装置主要功能及其技术特点：
  1、调频串联谐振试验装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能。
  2、设备重量和体积为普通试验装置的1/10-1/30。试验所需的电源功率只有试验容量的1/Q。
  3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式.
  4、存储和打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
  5、装置自动扫频时频率起点可以在规定范围内任意设定。
  6、DSP平台技术，根据用户需要增减功能和升级，人机交换界面更为人性化。
  7、改善输出电压的波形。
  8、防止大的短路电流烧伤故障点。
  9、不会出现任何恢复过电压。


  序号	设备名称	型号及规格	数量
  1	激励变压器	MSXB-30kVA/3/12kV/0.4kV	1台
  2	变频电源	MSXB-30kW/380V	1台
  3	可调电抗器	MSDK（L）-300kVA/30kV	1台
  4	高压电抗器	MSDK-100kVA/50kV	4台
  5	电容分压器	FRC-200kV/1000pF	1套
  6	补偿电容器	MSBC-30kV/0.3uF	1个
  7	试验连接线		1套
