绝缘油击穿电压如何检测？绝缘油介电强度测试仪

责任编辑： 人气： 发表时间：2026-10-28 10:53:34

• 摘要： 绝缘油击穿电压是评价变压器油电气性能的重要指标。绝缘油击穿电压（BDV）测试仪通过规定电极间的工频电场，测定油样发生击穿时的电压值。本文介绍击穿电压测试的基本原理、试验前准备、自动测试流程、结果分析及常见误差来源，帮助检测人员理解测试过程中的关键控制点。

  一、绝缘油击穿电压检测的基本原理

  绝缘油在变压器等电力设备中承担重要的电气绝缘功能。油品受到水分、悬浮颗粒等污染时，其电气性能可能发生变化。为了解油样的绝缘性能，检测人员通常会按照相应标准开展击穿电压试验。

  试验的基本过程是：将油样放入规定结构的油杯，在电极之间施加工频交流电压，并按规定速率升压。当油样发生电气击穿时，仪器记录相应的击穿电压。

  击穿电压一般以千伏（kV）表示。对同一油样开展多次测定，并按相应试验方法计算结果，有助于降低仅凭一次测量作出判断的风险。

  国家标准 GB/T 507—2002《绝缘油 击穿电压测定法》规定了相应的试验方法，适用于标准范围内的绝缘油击穿电压测定。该标准采用 IEC 156:1995，具体试验应以标准正文和适用的技术要求为准。


  二、为什么要规范油样准备？

  在绝缘油击穿电压试验中，测量结果不仅与油品本身有关，还会受到样品采集、保存、转移及油杯状态的影响。

  1. 油样应具有代表性

  采集油样时，应按照适用的取样规程和设备维护要求操作，避免样品在采集过程中混入外部水分、灰尘或其他污染物。

  样品容器应洁净、干燥，并采取适当的密封和标识措施。对于需要追踪设备状态的油样，还应记录采样位置、时间、设备信息和样品编号。

  2. 检查油杯与电极

  油杯和电极属于影响试验条件的重要部件。残留油污、清洗剂、水分及颗粒物，都可能影响测试结果。

  每次试验前，应依据仪器说明书及所采用标准检查油杯和电极，确认电极表面清洁，电极间距符合规定要求。完成清洁后，应避免用手直接接触关键测试表面。

  3. 控制气泡与静置条件

  油样转移和注入油杯时，应避免剧烈晃动或引入明显气泡。气泡、局部杂质以及不适当的静置条件，均可能影响击穿过程。

  具体静置时间、搅拌方式及搅拌后等待时间，应遵循所采用的标准及设备程序，不应随意将不同方法中的参数混用。

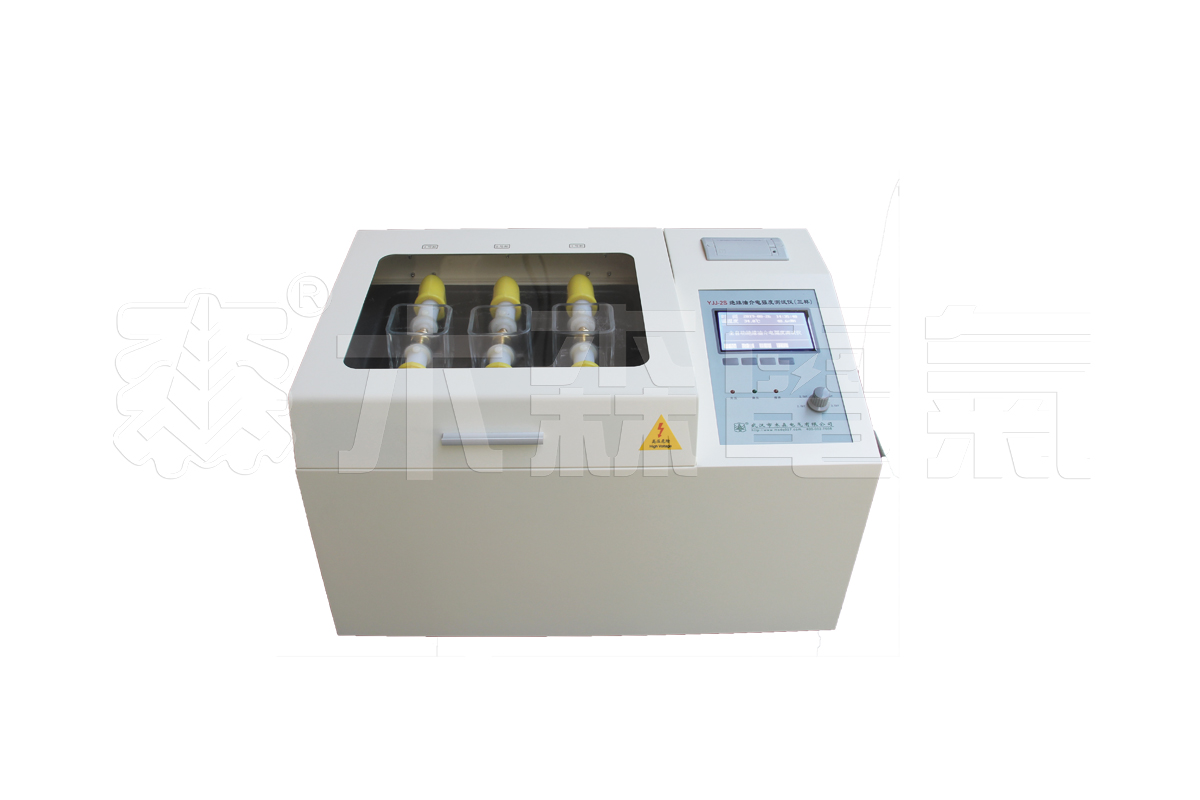

  三、全自动变压器油击穿电压分析仪如何工作？

  全自动变压器油击穿电压分析仪通常将高压输出、控制系统、数据采集和操作界面整合在一台设备中。用户按照要求放置油样、确认试验条件并启动程序后，设备可依据设定流程自动完成相应操作。

  测试环节	主要工作	质量控制重点
  油样准备	取样、标识、检查	防止外部污染
  油杯准备	清洁油杯和电极	保证试验条件一致
  试验设置	选择参数和程序	与适用标准匹配
  升压过程	逐步施加试验电压	控制升压速率及波形
  击穿记录	记录击穿电压	确认数据有效性
  重复测定	按方法完成规定次数	避免任意改变程序
  结果处理	计算并保存结果	保留完整记录

  自动测试可以减少人工调节和记录工作，但不能代替操作人员对样品质量、设备状态和试验条件的检查。

  四、哪些参数会影响检测结果？

  1. 升压速率

  升压速率决定试验电压随时间增加的速度。若升压过程与规定方法不一致，可能影响测试结果的可比性。

  以用户提供的某款设备参数为例，其升压速率范围为 2.0～3.5 kV/s，步进量为 0.5 kV/s。该范围属于所提供产品的规格信息，不代表任何试验都应使用同一升压速率。实际设置应以适用标准为准。

  2. 输出波形

  击穿电压测试对电场条件有明确要求，输出电压波形会影响试验过程。电压畸变率是评价输出波形的一项技术指标。

  所提供设备资料标示的电压畸变率小于 2%。采购和验收时，应核实该指标的测试条件、测量方法及适用范围，而不是仅凭参数表中的单一数值判断设备整体性能。

  3. 测量精度

  用户提供的设备资料中，测量精度标示为 ±（2%＋2字）。对于这类误差表达，应结合说明书确认百分比项的计算基准、末位字数的定义以及规定的工作条件。

  检测人员在使用设备时，还应关注仪器的校准或检定状态，并按照质量管理体系要求保存相关记录。

  五、如何理解击穿电压结果？

  击穿电压数据需要结合油品类型、设备电压等级、运行条件、适用标准和历史数据进行分析。

  例如，同一设备在不同时间取样，如果击穿电压出现明显下降，可以进一步检查取样条件、油样水分、颗粒污染和其他油质指标。但不应仅根据一次结果就认定变压器发生故障。

  以下为用于说明结果记录方法的虚拟示例，不是真实检测数据，也不代表任何油品合格限值。

  测定序号	记录内容
  第一次	填写实际测得的击穿电压
  第二次	填写实际测得的击穿电压
  第三次	填写实际测得的击穿电压
  后续测定	按所采用方法完成规定次数
  最终结果	按适用标准规定的计算方法报告

  采用规范的记录表格，有助于追溯每次测量过程，避免只保留一个最终数值而遗漏重要信息。

  六、常见检测问题

  问：绝缘油击穿电压测试仪可以直接测出含水量吗？

  答：不可以。它主要测定击穿电压，不能代替专门的水分测定方法。

  问：自动测试是否意味着不需要人工检查？

  答：不是。自动程序负责控制规定的测试步骤，操作人员仍需确认样品、油杯、试验设置和安全条件。

  问：为什么同一油样的多次结果可能不同？

  答：绝缘油击穿过程具有一定随机性，样品中的微量水分、颗粒分布、气泡及试验条件均可能造成结果差异，因此应按规定方法进行重复测定。



  规范的绝缘油击穿电压检测，离不开合适的仪器、正确的取样方法、清洁的测试系统和符合标准的试验程序。使用绝缘油击穿电压（BDV）测试仪时，应把自动化操作与质量控制结合起来，使检测数据能够真实反映油样在规定条件下的测试表现。

  参考标准与权威资料

  1. 国家标准《GB/T 507—2002 绝缘油 击穿电压测定法》：国家标准官方详情。

  2. 国家标准信息查询：国家标准全文公开系统。

  3. 企业技术资料参考：木森官网。
