MSXZ(L)80kVA/160kV调感串联谐振

产品别称:

调感串联谐振试验装置,调感串联谐振试验装置厂家,调感式串联谐振试验装置,调感式串联谐振,调感式串联谐振装置

参考标准:

DLT 596-2021 电力设备预防性试验规程

产品特点:

80kVA/160kV调感串联谐振试验装置选型找武汉市木森电气有限公司,适用以下范围的交流耐压试验:满足110kV-330kV电容式或电磁式电压互感器校验误差试验

产品说明书 产品证书 产品视频

产品简介

MSXZ(L)-80kVA/160kV调感串联谐振可满足110kV~330kV电容式或电磁式电压互感器校验误差试验,对110kV~330kV电流互感器在10kV、Um/根号3和Um条件下的介损tgδ及额定电压下耦合电容器的介损tgδ进行测量,还可对35kV~330kV电压等级的GIS和电力变压器、一定电压等级的交联电缆等电力设备进行工频交流耐压试验。
          试验装置为干式组合式串联谐振装置,由励磁变压器、50hz控制电源箱和四节可调气隙干式电抗器组成,其中电抗器既可单个使用,同时又可多个串、并联组合使用,满足不同电压等级的被试品的试验需求。
        随着电力系统的大力发展,系统各电力运行设备的单机容量越来越大,传输的电压等级越来越高,这样对运行设备的试验设备要求也随之增大。如采用常规的高压试验设备,所需配备的试验电源的容量及试验设备的容量高达几千个千伏安,由于试验设备的容量大,对于现场试验,设备笨重不宜搬运;而又因为试验电源的容量大,也很不方便在现场找到合适的电源。
为了满足大容量、高电压电气设备试验需要,本升压装置采用串联谐振原理,用可调电抗器与被试设备(容性)的电容或补偿电容相匹配,形成谐振。这样试验电源只承担有功分量,仅为被试所需容量的1/Q倍,试验设备的容量和重量都大大减小。


产品特点:
满足对110kV~330kV 电容式或电磁式电压互感器校验误差试验
对110kV~330kV电流互感器、耦合电容器在10kV、Um/和Um/ 根号3和Um 下的介损tgδ测量
对35kV~330kV 电压等级的GIS和电力变压器、 一定电压等级的交联电缆等电力设备进行工频交流耐压试验


我公司调频串联谐振试验装置主要功能及其技术特点:
1、装置采用调节气隙的方式,可宽范围调节电抗器的电感值。从而在做工频耐压试验时,对电容量大于3000PF的被试品可以不配备电容器,大大减少了电容器的配备数,使试验变得极为方便。
2、装置为干式组合式串联谐振装置,由干式试验变压器(励磁变压器)和多个干式电抗器组成,其电抗器既可单个使用,同时又可多个串、并联使用。
3、调压控制箱设有过流保护功能,过流保护采用拨码整定。
4、输出电流波形好,回路对工频基波电流呈低电抗,而对其他谐波电流呈高电抗。需要电源容量小。
5、由于回路呈谐振状态,输出容量是所需电源容量的Q倍,品质因数Q值可达10~80。
6、不需过压保护,当试品发生击穿,回路失谐,电抗器立即起到限制短路电流作用。不会加剧对被试品的破坏。
7、装置整套设备为组合式,体积小,重量轻,特别适合现场使用。



序号 名称 规格 数量
1 激励变压器 MSB-10kVA/20kV 1台
2 调感串联谐振试验控制台 MSXB-F-10kVA/220V 1台
3 可调电抗器 MSDK-20kVA/40kV 4台

注:1.80kVA/160kV调感串联谐振产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

产品参数

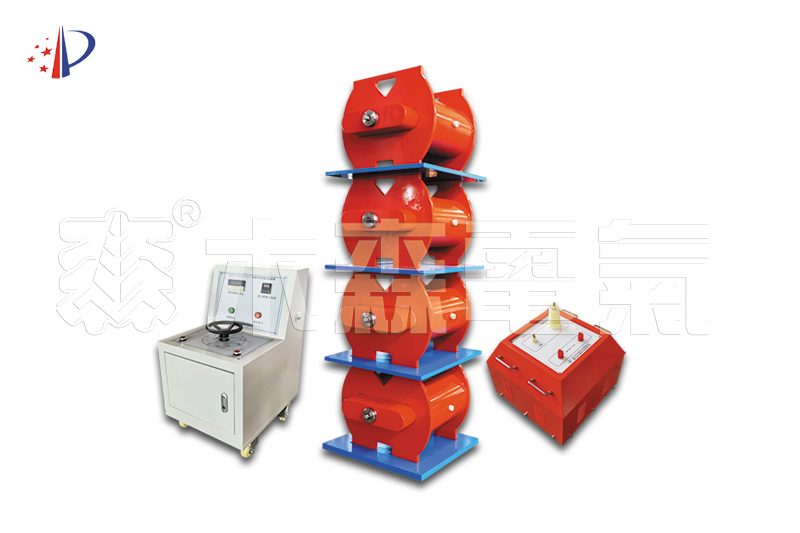

80kVA-160kV调感

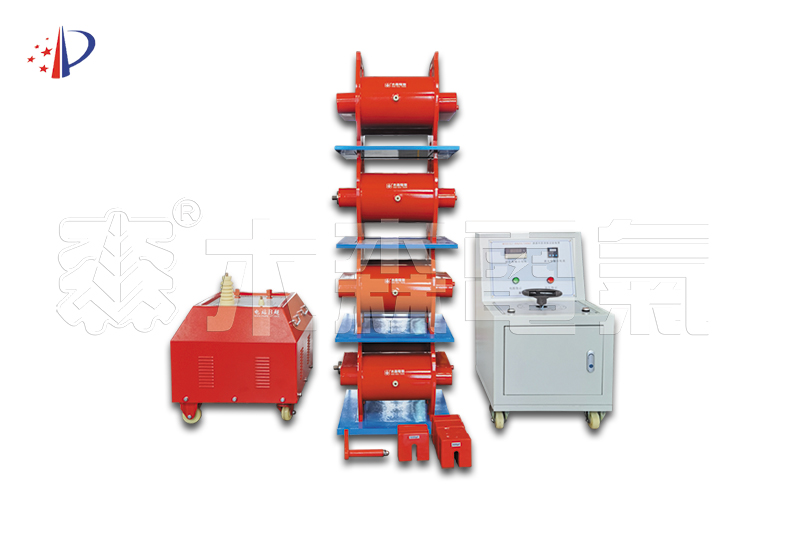

80kVA-160kV调感

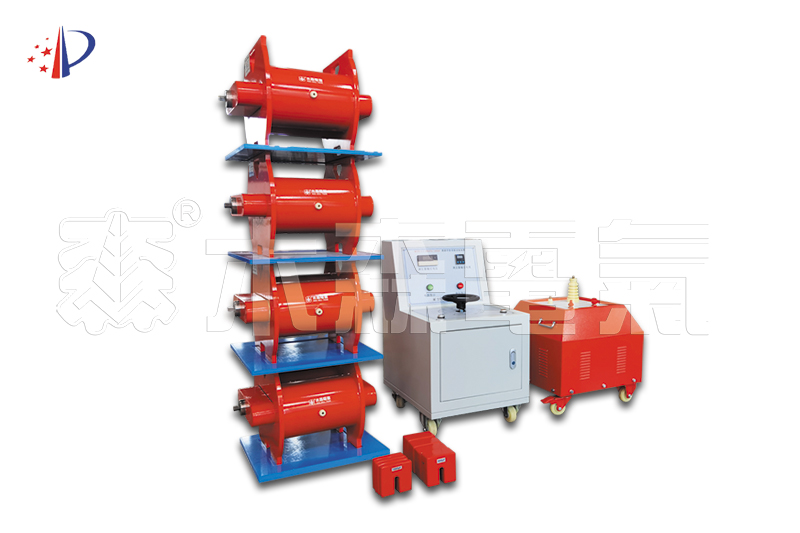

80kVA-160kV调感
调感式串联谐振
调感式串联谐振
调感式串联谐振
变频电源
高压电抗器
励磁变压器
调感串联谐振试验控制台
可调高压电抗器
激励变压器

额定容量 80kVA
输入电源 220V,频率为50Hz
额定电压 160kV
额定电流 0.5A
工作频率 50Hz
波形畸变率 输出电压波形畸变率≤1%
测量精度 系统有效值1.5级
工作时间 额定负载下允许连续15min;过压1.1倍1分钟
温升 额定负载下连续运行5min后温升≤45K
品质因素 装置自身Q≥10(f =50Hz)
单台电抗器 耐压40kV

变频电源MSXB-F-10kVA/220V

额定容量
10kVA
额定输入电流
50A
额定输出电流 50A
输出电压
0 - 250V
运行时间
额定容量下连续30min
噪声水平
≤50dB

可调电抗器MSDK-20kVA/40kV

额定容量
20kVA
额度电压
40kV
额度电流
0.5A
电感量 200-1200H 单节可调
结构
干式
重量
约40kg


产品图集

80kVA-160kV调感串联谐振试验装置
80kVA-160kV调感串联谐振试验装置
80kVA-160kV调感串联谐振试验装置
80kVA-160kV调感串联谐振调试 80kVA-160kV调感串联谐振调试 80kVA-160kV调感串联谐振调试
80kVA-160kV调感串联谐振调试 80kVA-160kV调感串联谐振调试 80kVA-160kV调感串联谐振调试
80kVA-160kV调感谐振可调电抗器
80kVA-160kV调感谐振可调电抗器
80kVA-160kV调感谐振可调电抗器
80kVA-160kV调感励磁变
80kVA-160kV调感励磁变
80kVA-160kV调感励磁变
串联谐振-整体调试540-270 串联谐振-整体调试1000-500 串联谐振-整体调试1620-540
谐振电抗器 电抗器展示2 电抗器展示7
励磁变压器 励磁变压器 励磁变压器
变频电源3 谐振展示 串联谐振打包-6
