16200kVA/270/135kV变频串联谐振试验装置

关于产品购买、技术维护等服务,欢迎致电!联系我们

MSXZ(f)16200kVA/270/135kV串联谐振

产品别称:

变频串联谐振试验成套装置,变频串联谐振,变频串联谐振耐压试验装置,变频串联谐振试验装置

参考标准:

DLT 596-2021 电力设备预防性试验规程

产品特点:

16200kVA/270kV串联谐振选型找武汉市木森电气有限公司,适用以下范围的交流耐压试验:110kV/1000mm²电缆10km,110kV/1000mm²电缆20km,220kV/1000mm²电缆4km,220kV/1000mm²电缆8km

产品说明书 产品证书 产品视频

产品简介


变频串联谐振系列:适用于大容量、高电压电气设备的交接和预防性试验
变频串联谐振试验成套装置以全新的、创新的技术完成各种试验,减少所需电源容量,同时克服传统谐振仅能满足一根电缆3小时的极限工作时间,专利技术设计保证工程现场多根电缆连续耐压的需求。
满足不同等级电压试验,电抗器采用多只分开设计,可根据现场试验需求任意组合。

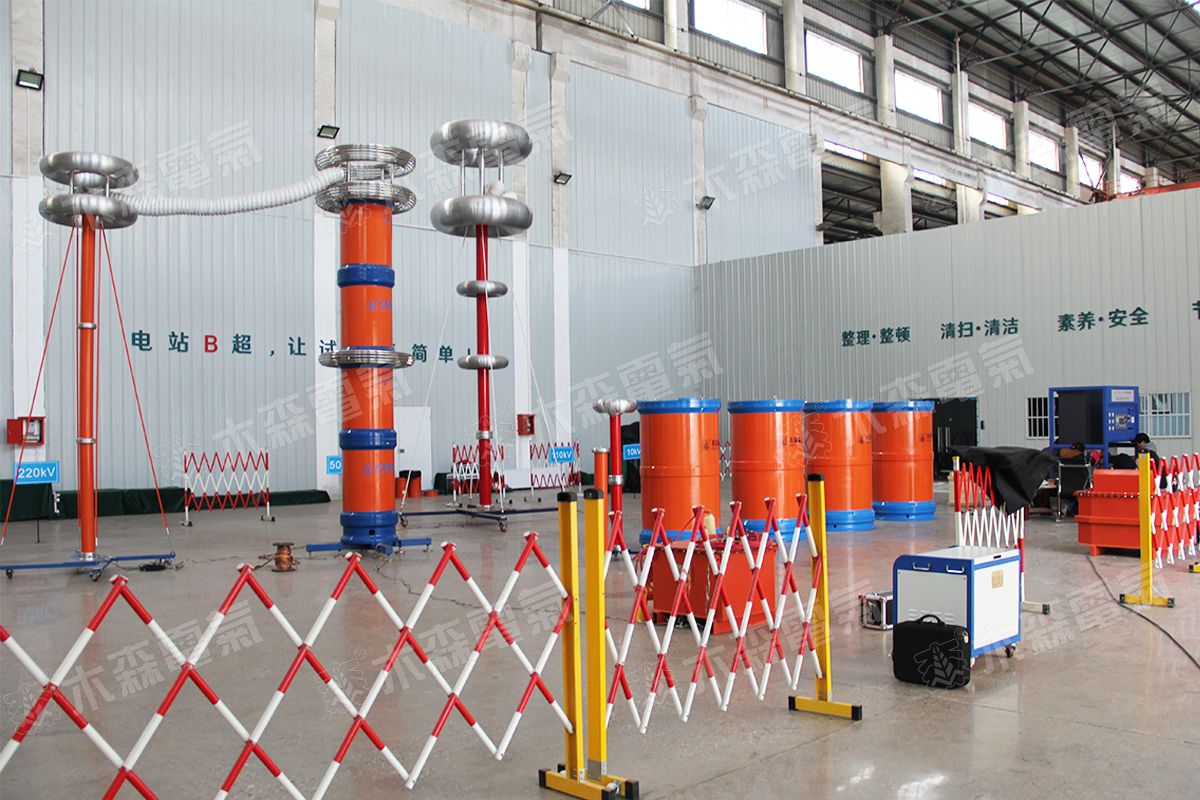

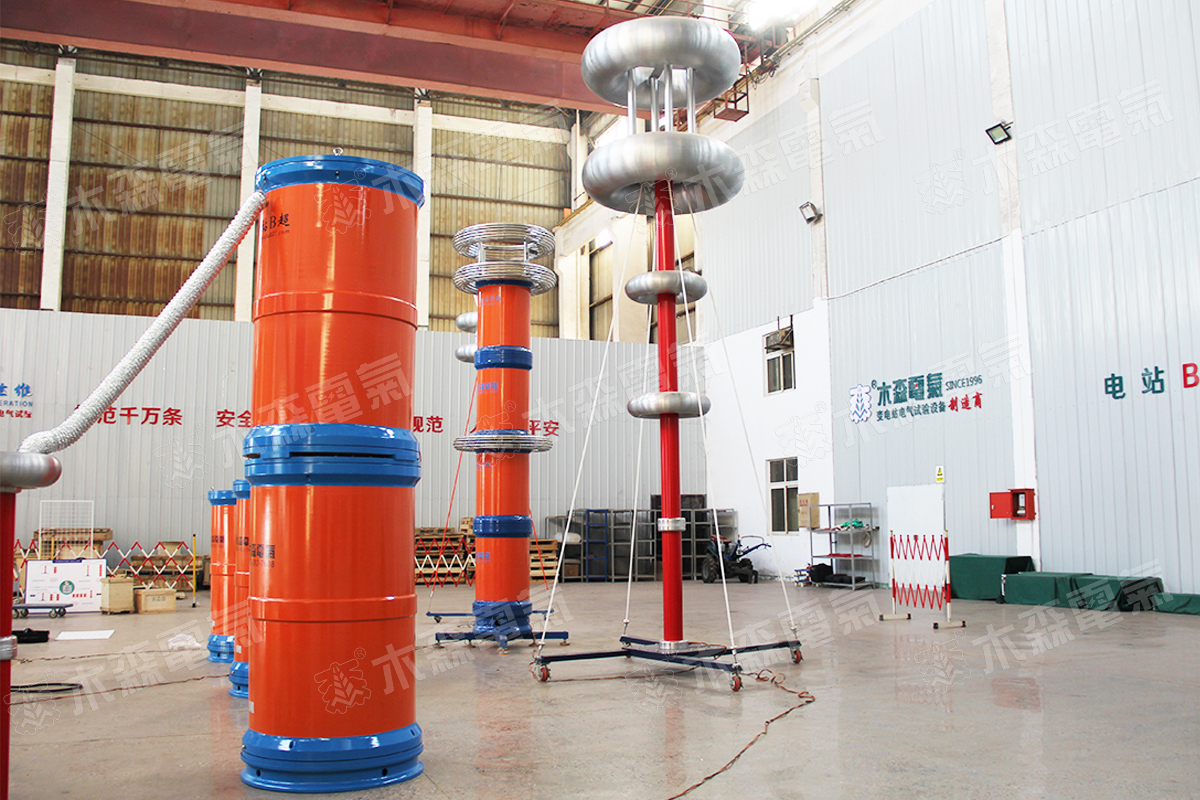

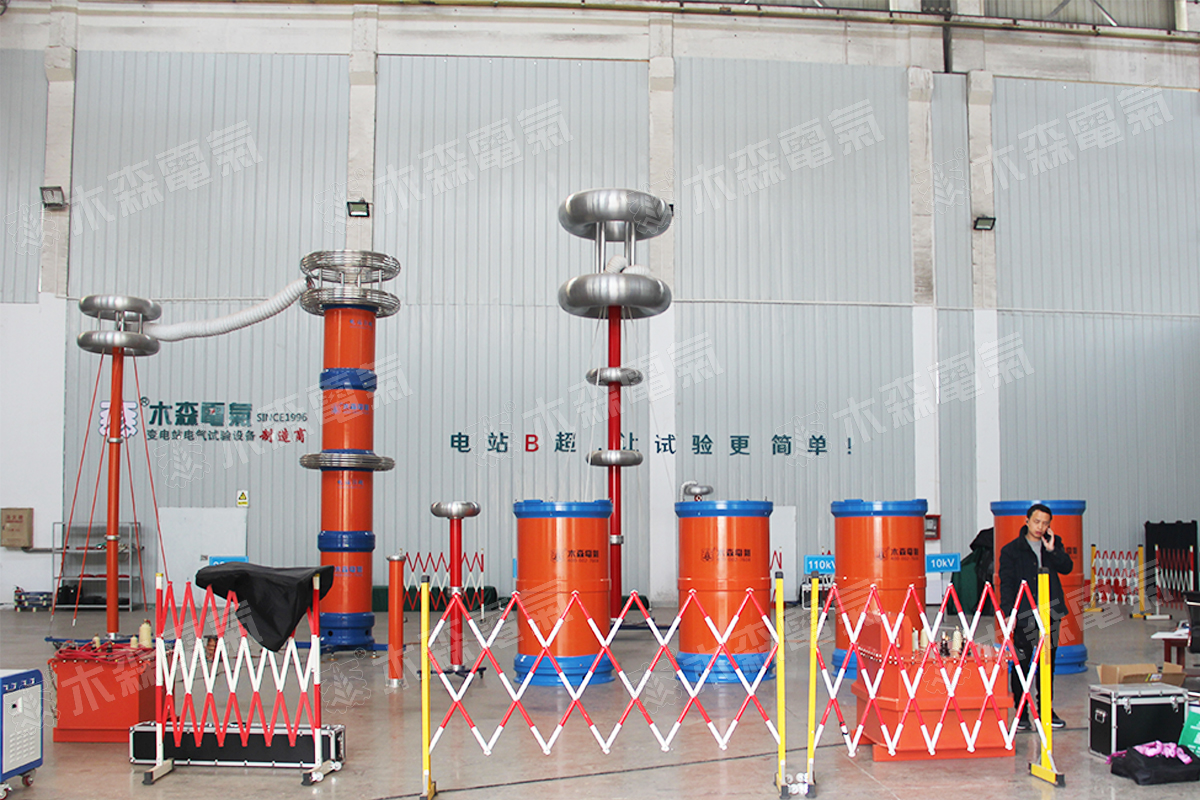

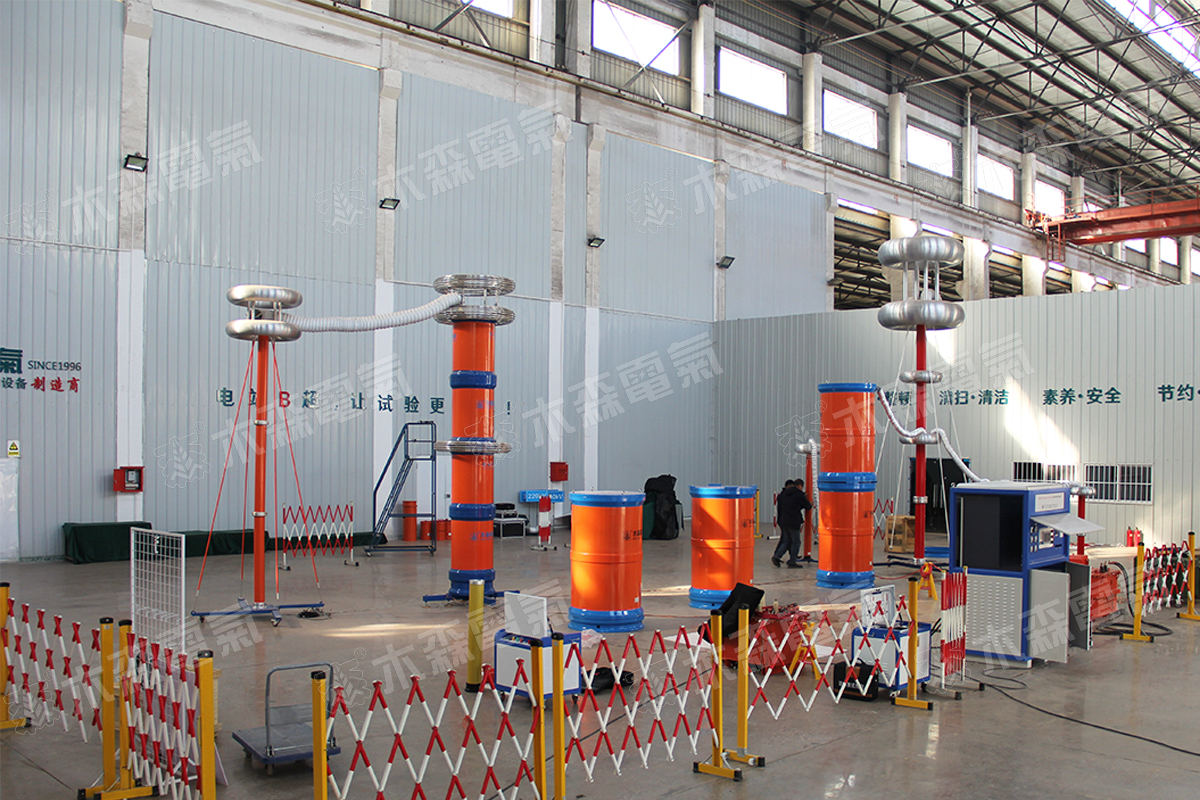

MSXZ(f)-16200kVA/270/135kV 变频串联谐振试验装置该装置主要针对110kV、220kV电缆的交流耐压试验设计制造。具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
被试品
电容量
试验频率
试验电压
试验时间
110kV/1000mm2 10km电缆
≤2.31uF
30-300Hz
128kV
60min
220kV/1000mm2 4km电缆
≤0.688uF
30-300Hz
216kV
60min
110kV/1000mm220km电缆
≤4.62uF
30-300Hz
128kV
60min
220kV/1000mm28km电缆
≤1.376uF
30-300Hz
216kV
1min

我公司变频串联谐振试验成套装置主要功能及其技术特点:
1、变频串联谐振试验成套装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能。
2、设备重量和体积为普通试验装置的1/10-1/30。试验所需的电源功率只有试验容量的1/Q。
3、装置具有三种工作模式全自动模式、手动模式、自动调谐手动升压模式.
4、存储和打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定。
6、DSP平台技术,根据用户需要增减功能和升级,人机交换界面更为人性化。
7、改善输出电压的波形。
8、防止大的短路电流烧伤故障点。
9、不会出现任何恢复过电压。

序号
名称
规格
数量
1
激励变压器
MSB-220kVA/3/6kV/0.4kV
2台
2
变频电源
MSXB-F-450kW/380V
1台
3
高压电抗器
MSDK-2025kVA/135kV
8台
4
电容分压器
FRC-270kV/500pF
1套
5
补偿电容器
MSBC-135kV/5000pF
1套
6
内部连接线

1套


注:1.变频串联谐振试验成套装置产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

产品参数

序号
名称
规格
数量
1
激励变压器
MSB-220kVA/3/6kV/0.4kV
2台
2
变频电源
MSXB-F-450kW/380V
1台
3
高压电抗器
MSDK-2025kVA/135kV
8台
4
电容分压器
FRC-270kV/500pF
1套
5
补偿电容器
MSBC-135kV/5000pF
1套
6
内部连接线

1套


设备主要配置:

激励变压器
 MSB-220kVA/3/6kV/0.4kV

额定容量
220kVA
输入电压
0~400V,单相
输出电压
3/6kV
结构
油浸式
重量
约 2T

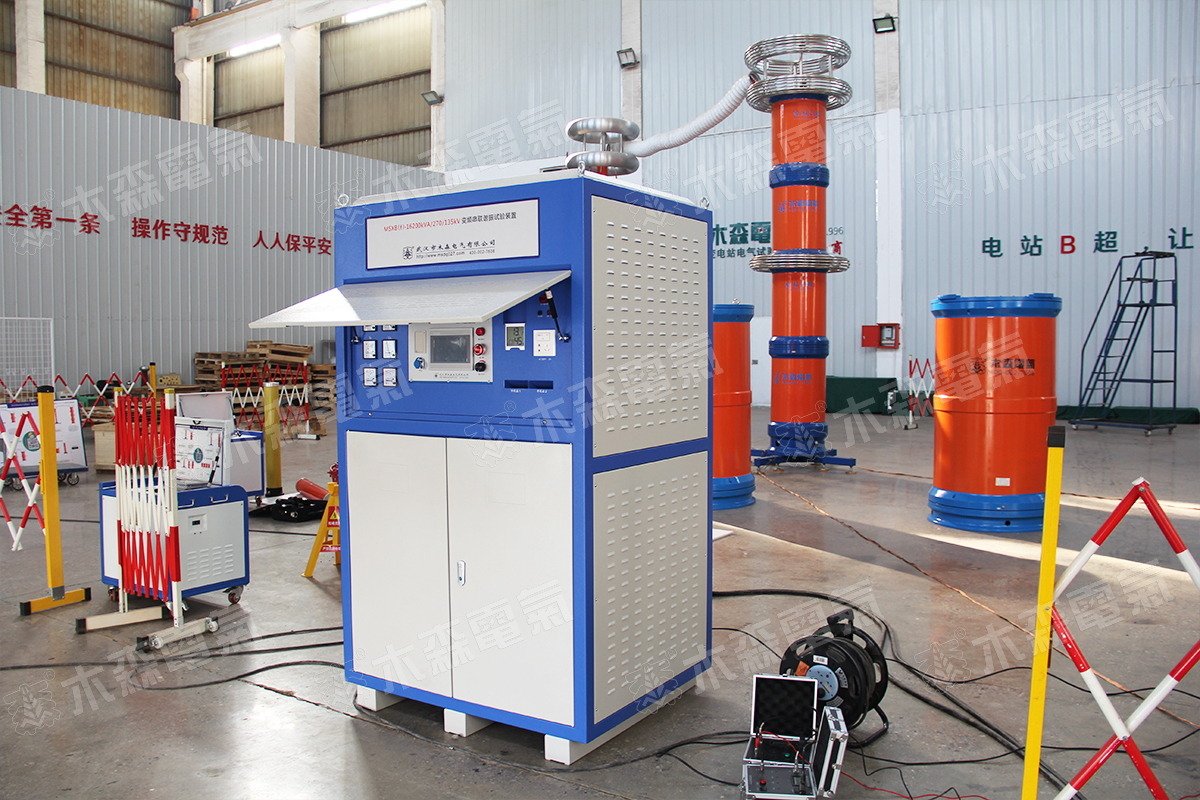

变频电源MSXZ-f-450kW/380V

额定输出容量
450kW
工作电源
380±10%V(三相) 工频
输出电压
0~400V单相
额定输入电流
1125A
额定输出电流
1125A
电压分辨率
0.01kV
电压测量精度
1.5%
频率调节范围
30~300Hz  分辨率≤0.1Hz   稳定度0.1%
运行时间
额定容量下连续60min
噪声水平
≤50dB

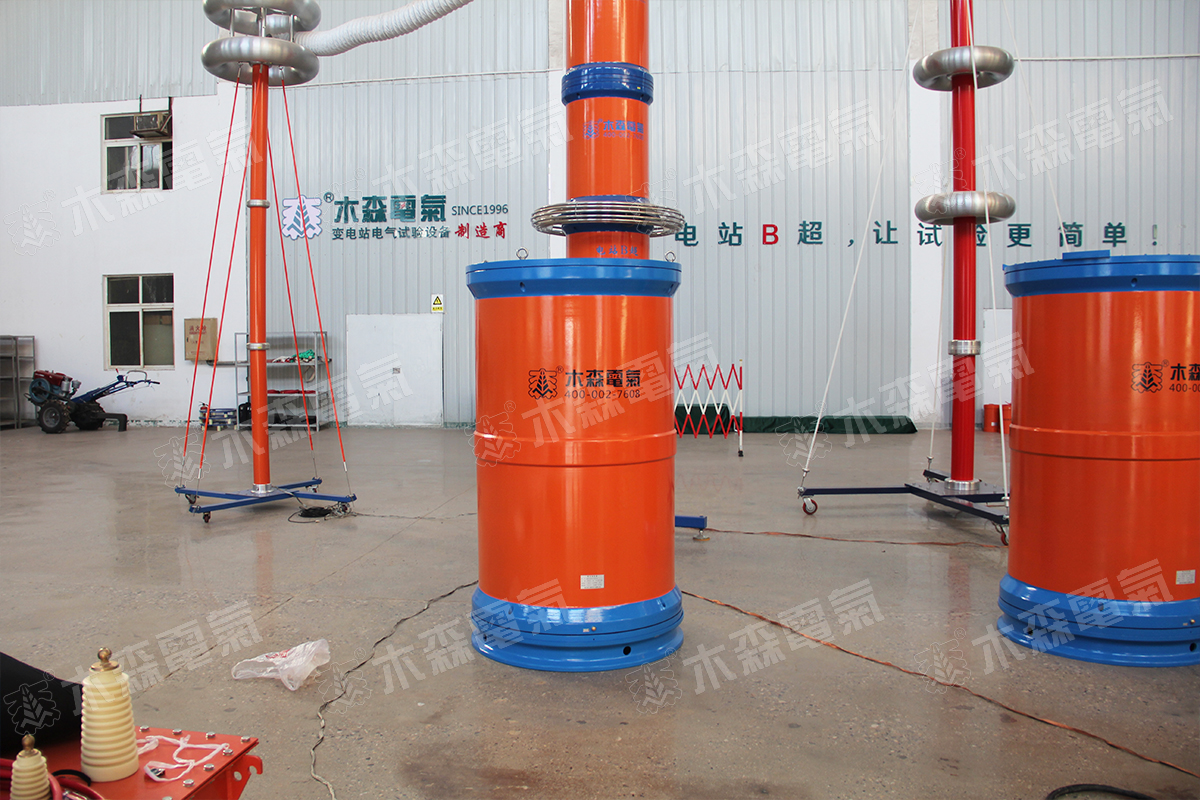

高压电抗器MSDK-2025kVA/135kV

额定容量
2025kVA
额定电压
135kV
额定电流
15A
电感量
42H/单节
品质因素
Q≥30 (f=45Hz)
结构
油浸式
重量
约1.8T

电容分压器FRC-270kV/500pF

额定电压
270kV
高压电容量
500pF
介质损耗
tgσ≤0.5%
分压比
3000:1
测量精度
有效值1.5级

补偿电容器MSBC-135kV/5000pF

额定电压
135kV
高压电容量
5000pF
重量
20kg
