8100kVA/130kV串联谐振

当前位置:首页 > 产品中心 > 串联谐振 > 其他规格串联谐振

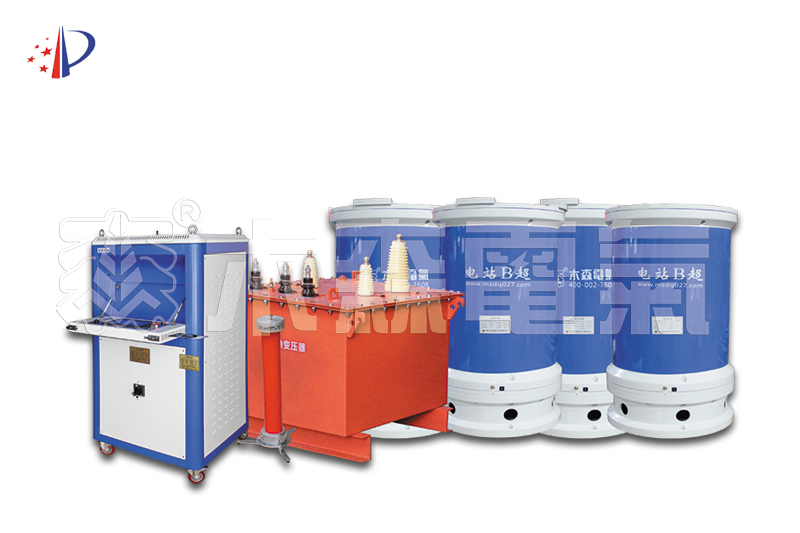

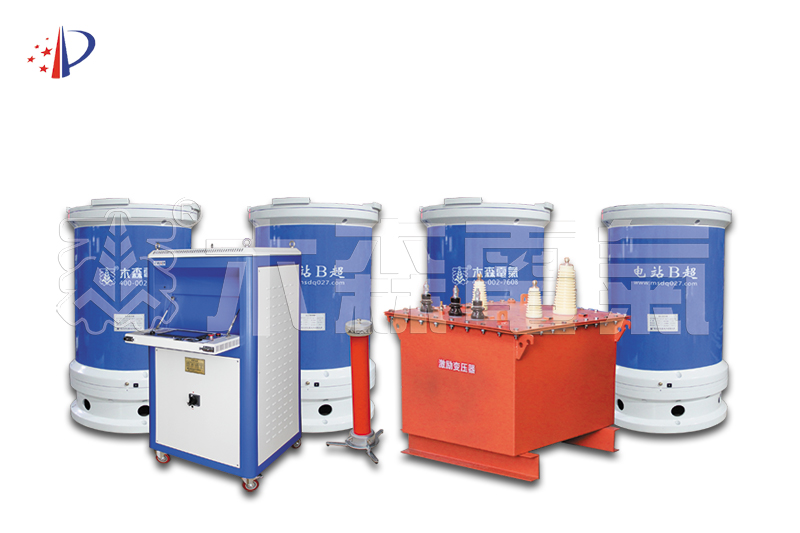

8100kVA/130kV变频串联谐振试验装置

关于产品购买、技术维护等服务,欢迎致电!联系我们

MSXZ(L)8100kVA/130kV串联谐振

产品别称:

调感串联谐振试验装置,调感串联谐振试验装置厂家,调感式串联谐振试验装置,调感式串联谐振,调感式串联谐振装置

参考标准:

DLT 596-2021 电力设备预防性试验规程

产品特点:

8100kVA/130kV/270kV串联谐振试验装置选型找武汉市木森电气有限公司,适用以下范围的交流耐压试验:110kV/630mm²10km电缆的交流耐压试验

产品说明书 产品证书 产品视频

产品简介

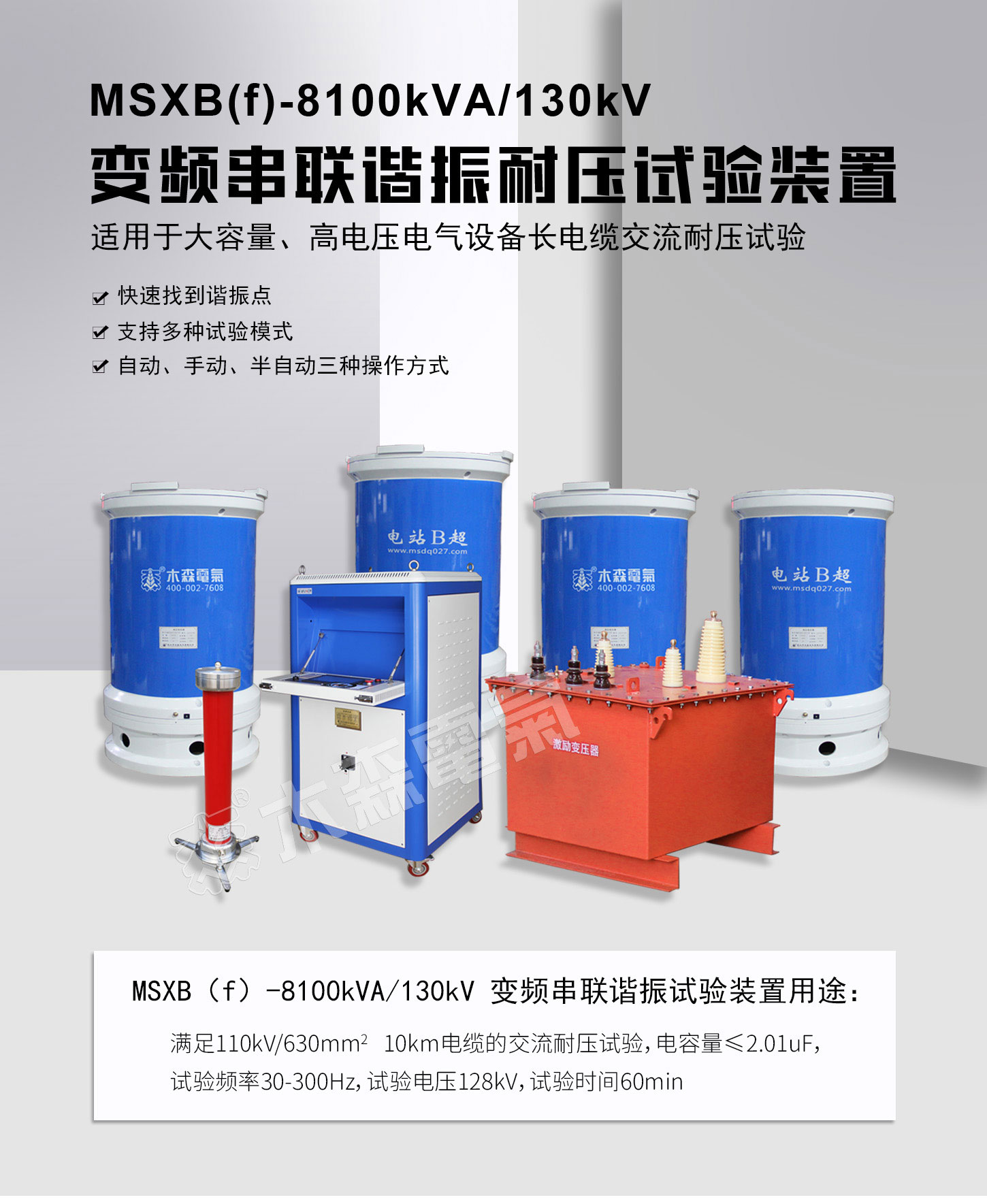

MSXB(f)-8100kVA/130kV变频串联谐振试验装置:110kV/630mm2 10km电缆的交流耐压试验,电容量≤2.01uF,试验频率30-300Hz,试验电压128kV,试验时间60min
我公司调频串联谐振试验装置主要功能及其技术特点:
1、装置采用调节气隙的方式,可宽范围调节电抗器的电感值。从而在做工频耐压试验时,对电容量大于3000PF的被试品可以不配备电容器,大大减少了电容器的配备数,使试验变得极为方便。
2、装置为干式组合式串联谐振装置,由干式试验变压器(励磁变压器)和多个干式电抗器组成,其电抗器既可单个使用,同时又可多个串、并联使用。
3、调压控制箱设有过流保护功能,过流保护采用拨码整定。
4、输出电流波形好,回路对工频基波电流呈低电抗,而对其他谐波电流呈高电抗。需要电源容量小。
5、由于回路呈谐振状态,输出容量是所需电源容量的Q倍,品质因数Q值可达10~80。
6、不需过压保护,当试品发生击穿,回路失谐,电抗器立即起到限制短路电流作用。不会加剧对被试品的破坏。
7、装置整套设备为组合式,体积小,重量轻,特别适合现场使用。

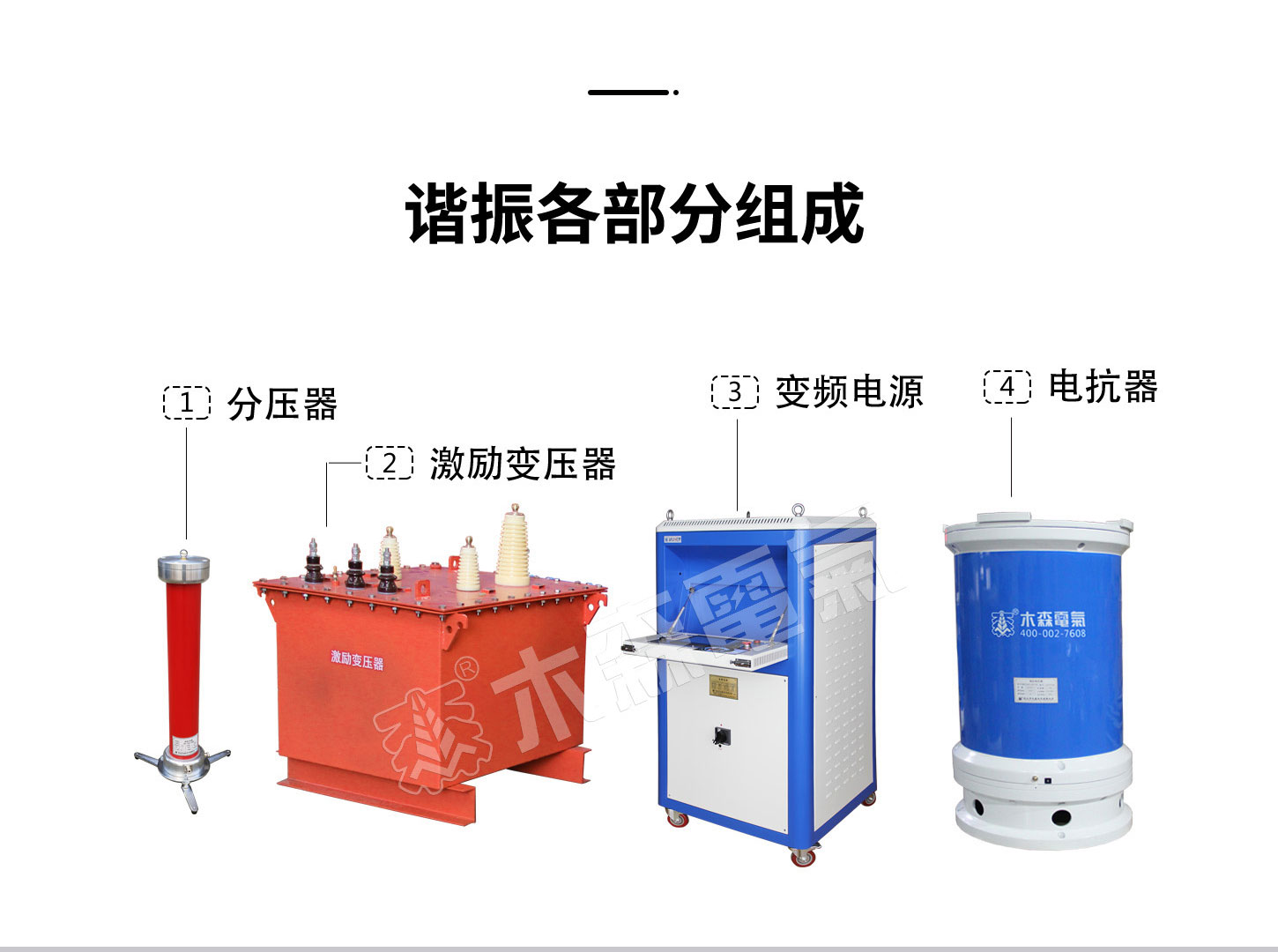

序号 名称 规格 数量
1 激励变压器 MSB-200kVA/3kV/0.4kV   1台
2 变频电源 MSXB-F-200kW/380V 1台
3 高压电抗器 MSDK-2050kVA/135kV 4台
4 电容分压器 FRC-150kV/1000pF 1套
5 补偿电容器 MSBC-150kV/10000pF 1套
6 内部连接线   1套

注:1.串联谐振产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

产品参数

序号 名称 规格 数量
1 激励变压器 MSB-200kVA/3kV/0.4kV   1台
2 变频电源 MSXB-F-200kW/380V 1台
3 高压电抗器 MSDK-2050kVA/135kV 4台
4 电容分压器 FRC-150kV/1000pF 1套
5 补偿电容器 MSBC-150kV/10000pF 1套
6 内部连接线   1套

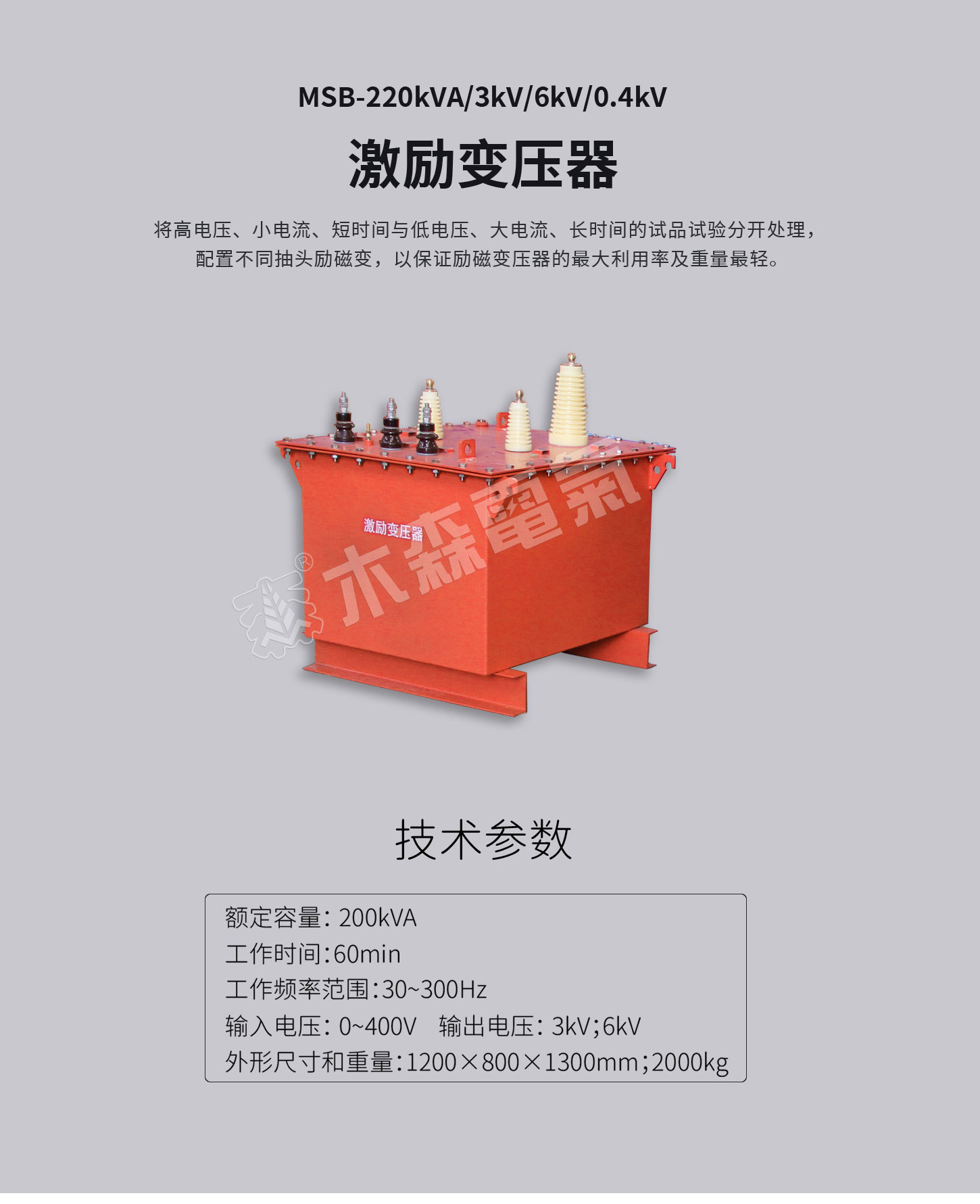

激励变压器MSB-200kVA/3kV/0.4kV

额定容量
200kVA
输入电压
0-400V,单相
输出电压
3kV
结构
油式
重量
约2T

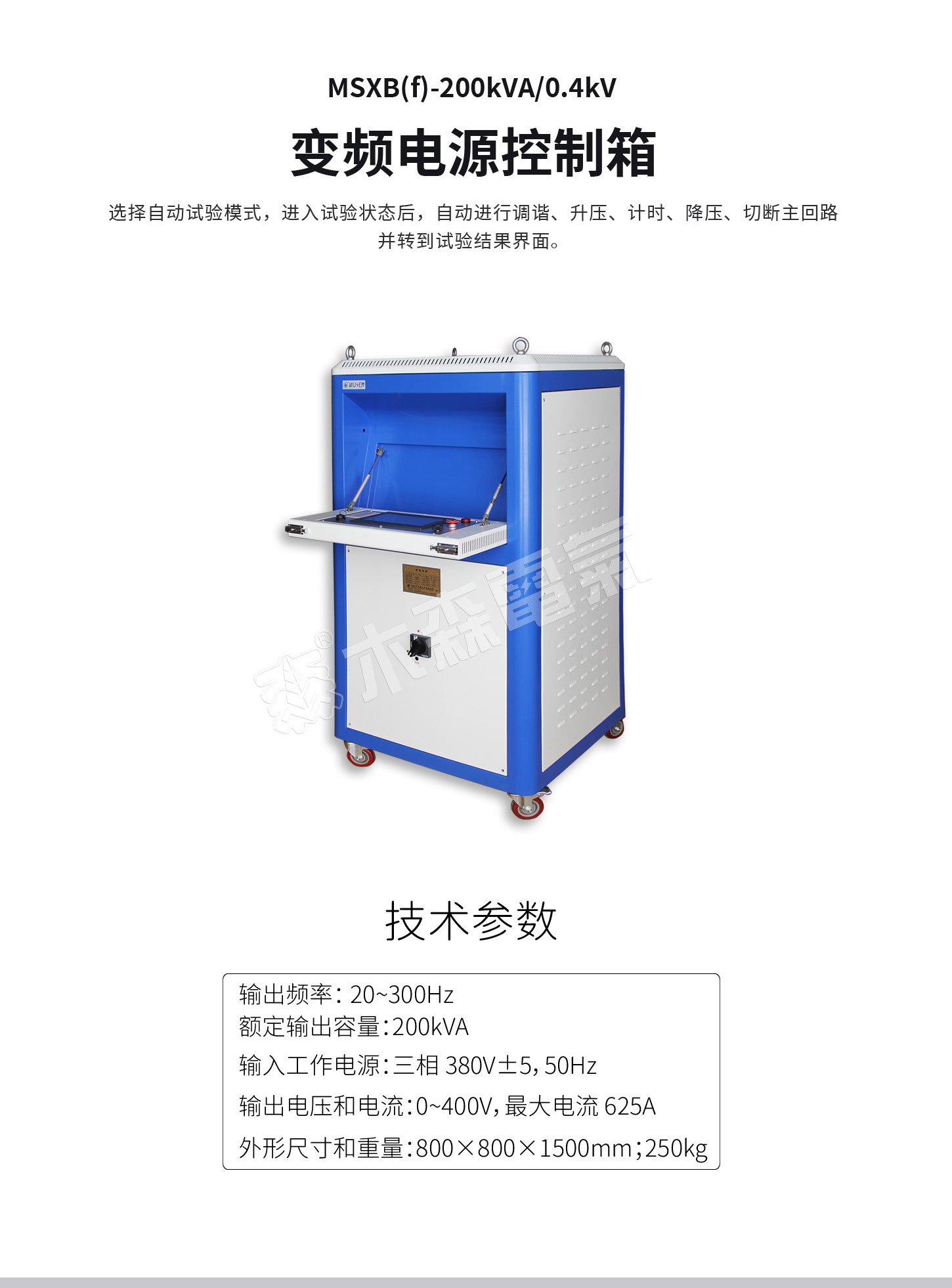

变频电源MSXB-F-200kW/380V


额定容量
200kW
工作电源
380±10%V(三相),工频
额定输入电流 500A
额定输出电流 500A
输出电压
0 – 400V,单相
运行时间
额定容量下连续60min
噪声水平
≤50dB

可调电抗器MSDK-2025kVA/135kV

额定容量
2025kVA;
额度电压
135kV
额度电流
15A
电感量 42H/单节
结构
油式
重量
约1.8T

电容分压器FRC-150kV/1000pF

额定电压
150kV
高压电容量
1000pF
介质损耗
tgσ≤0.5%;
分压比 1500:1
测量精度
有效值1.5级
重量
约1.8T

补偿电容器MSBC-150kV/10000pF

额度电压
150kV
高压电容量
10000pF
重量
约20kg

产品图集


励磁变绕制
励磁变生产车间

励磁变检测.
励磁变生产车间

励磁变测量
电抗器生产车间

电抗器绕制
电抗器生产车间

串联谐振车间
谐振生产车间

串联谐振车间
谐振生产车间

电抗器调试
谐振生产车间

电抗器生产
​​​​​谐振生产车间

串联谐振车间
谐振生产车间

电抗器生产
​​​​​谐振生产车间

齐齐哈尔谐振交付
135-108谐振试验现场

300局放现场
300KW谐振试验现场

135-108谐振现场
135-108谐振试验现场

1620-540谐振现场
1620-540谐振试验现场

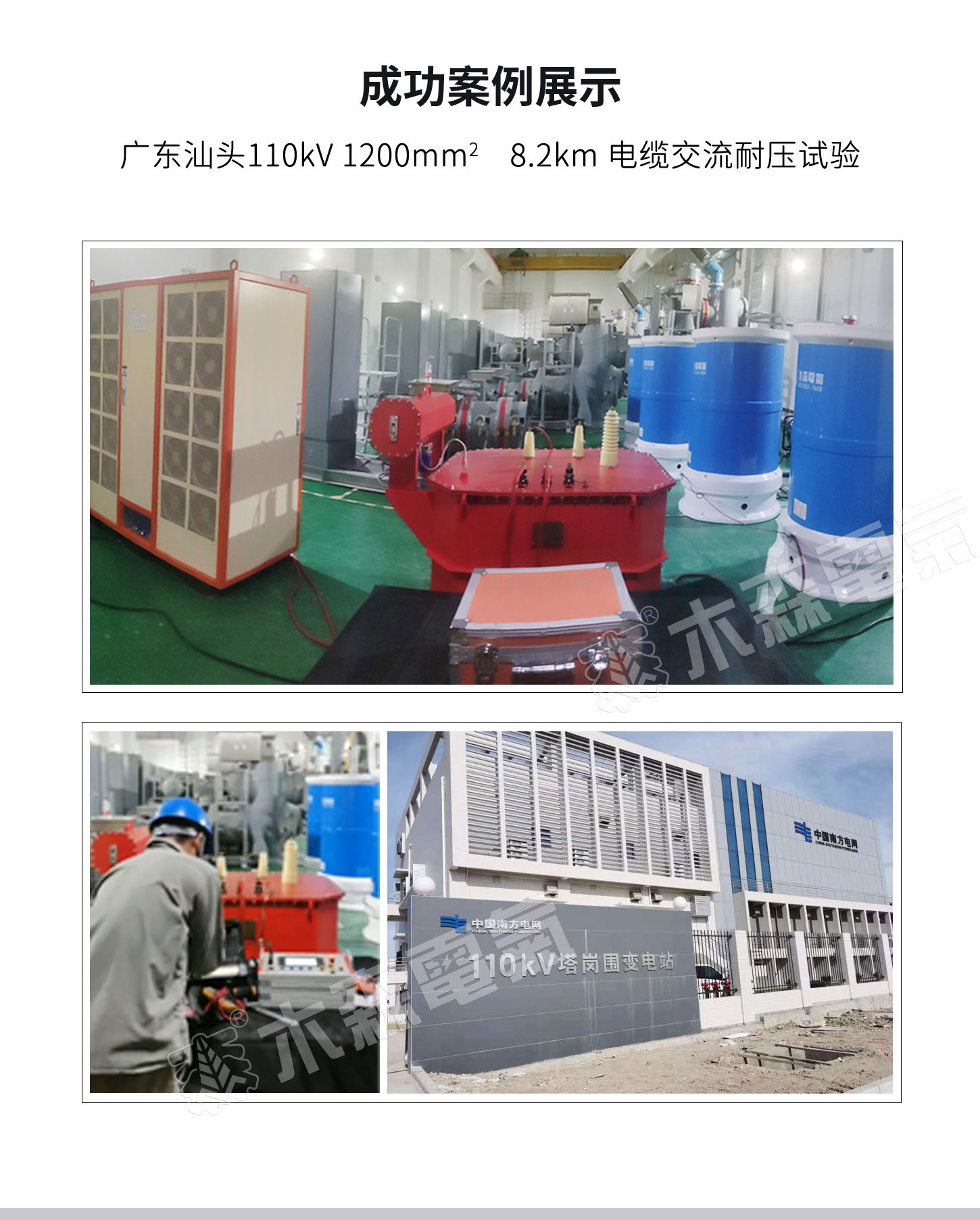

8100-500谐振
8100-500谐振试验现场
