50kVA/25kV调感式串联谐振

当前位置:首页 > 产品中心 > 串联谐振 > 调感式串联谐振装置

50kVA/25kV调感式串联谐振试验装置

关于产品购买、技术维护等服务,欢迎致电!联系我们

MSXB(L)50kVA/25kV调感式串联谐振

产品别称:

调感串联谐振耐压试验装置,调感串联谐振试验装置,调感串联谐振,调感串联谐振装置,调频调感串联谐振,调感调频串联谐振

参考标准:

DLT 596-2021 电力设备预防性试验规程

产品特点:

10.5kV/30MW 火力发电机的交流耐压试验,

产品说明书 产品证书 产品视频

产品简介

MSXB(L)-50kVA/25kV调感式串联谐振试验装置
10.5kV/30MW 火力发电机的交流耐压试验,电容量≤0.2uF,试验频率 50Hz,试验电压 23kV,试验时间 1min

序号
名称
规格
数量
1
激励变压器
MSB-5kVA/2.5kV/0.2kV
1台
2
控制台
MSXB-(L)-5kVA/220V
1台
3
可调电抗器
MSDK(L)-50kVA/25kV
1台
4 分压器 FRC-25kV 1套
5 补偿电容器 MSBC-25kV/0.06uF  1套
6
内部连接线

1套


注:1.50kVA/25kV调感式串联谐振试验装置产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

产品参数


序号
名称
规格
数量
1
激励变压器
MSB-5kVA/2.5kV/0.2kV
1台
2
控制台
MSXB-(L)-5kVA/220V
1台
3
可调电抗器
MSDK(L)-50kVA/25kV
1台
4 分压器 FRC-25kV 1套
5 补偿电容器 MSBC-25kV/0.06uF  1套
6
内部连接线

1套

额定容量 50kVA
额定电压 25kV
额定电流 2A
工作频率 工频 50Hz
波形畸变率 输出电压波形畸变率≤0.5%
测量精度 系统有效值1.5级
允许连续工作时间 额定负载下 5min
温升 额定负载下连续运行 5min 后温升≤65K
品质因素 装置自身Q≥10
保护功能 具有过流、过压及试品闪络保护

谐振操作台 MSXB-(L)-5kVA/220V

额定容量
5kVA
输入电压
220V
输出电压 0~250V
保护功能
零位、过流、过压及试品闪络保护
重量
30kg

可调电抗器MSDK(L)-50kVA/25kV

额定容量
20kVA
额度电压
25kV
额度电流
2A
可调电感量 50H~170H
结构
干式、带铁芯可调式
重量
约80kg

分压器FRC-25kV

额度电压
25kV
测量精度
交流有效值 1.5 级
介质损耗 tgσ ≤0.5%
分压比
1000:1,分压比误差:≤1.0%
重量
约6kg

补偿电容器 MSBC-25kV/0.06uF

额度电压
25kV
电容量
0.06uF
重量
约15kg

产品图集

50kVA-25kV调感串联谐振
50kVA-25kV调感串联谐振
50kVA-25kV调感串联谐振
50kVA/25kV调感式串联谐振

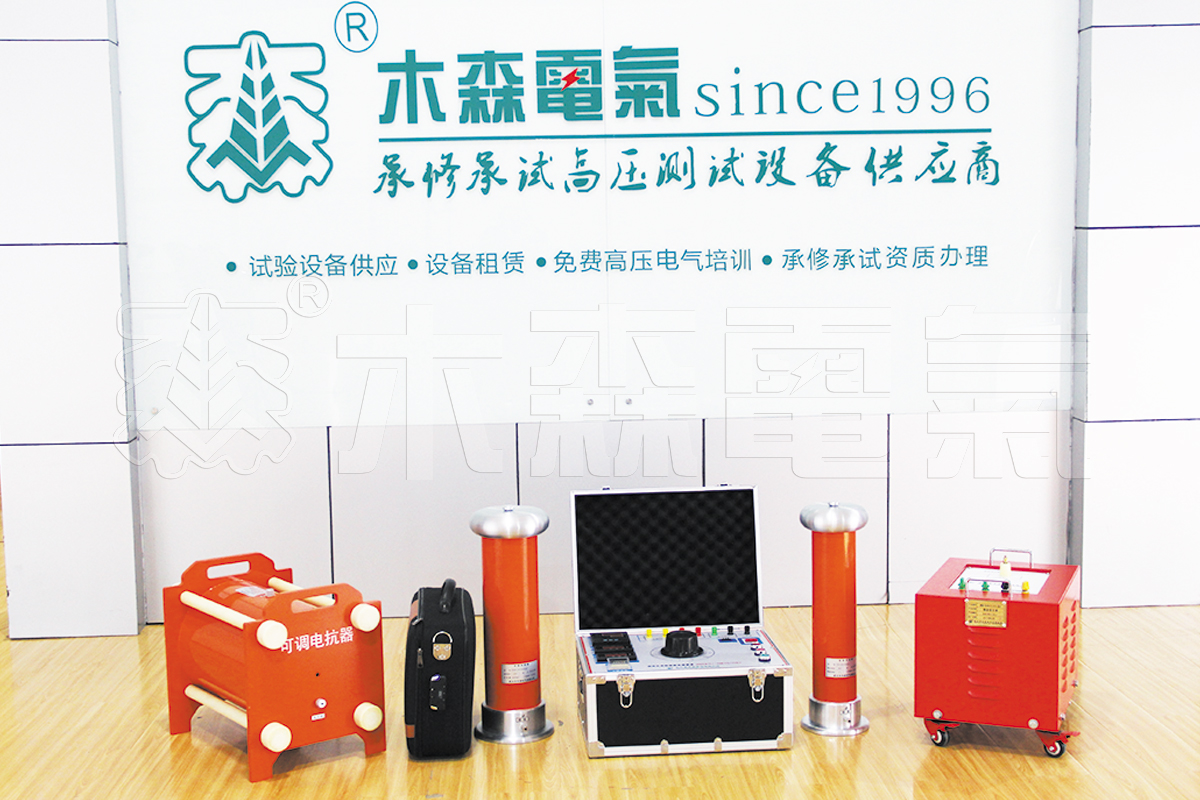

全套测试设备
变频电源
50kVA-25kV调感串联谐振
50kVA-25kV调感串联谐振
50kVA-25kV调感串联谐振

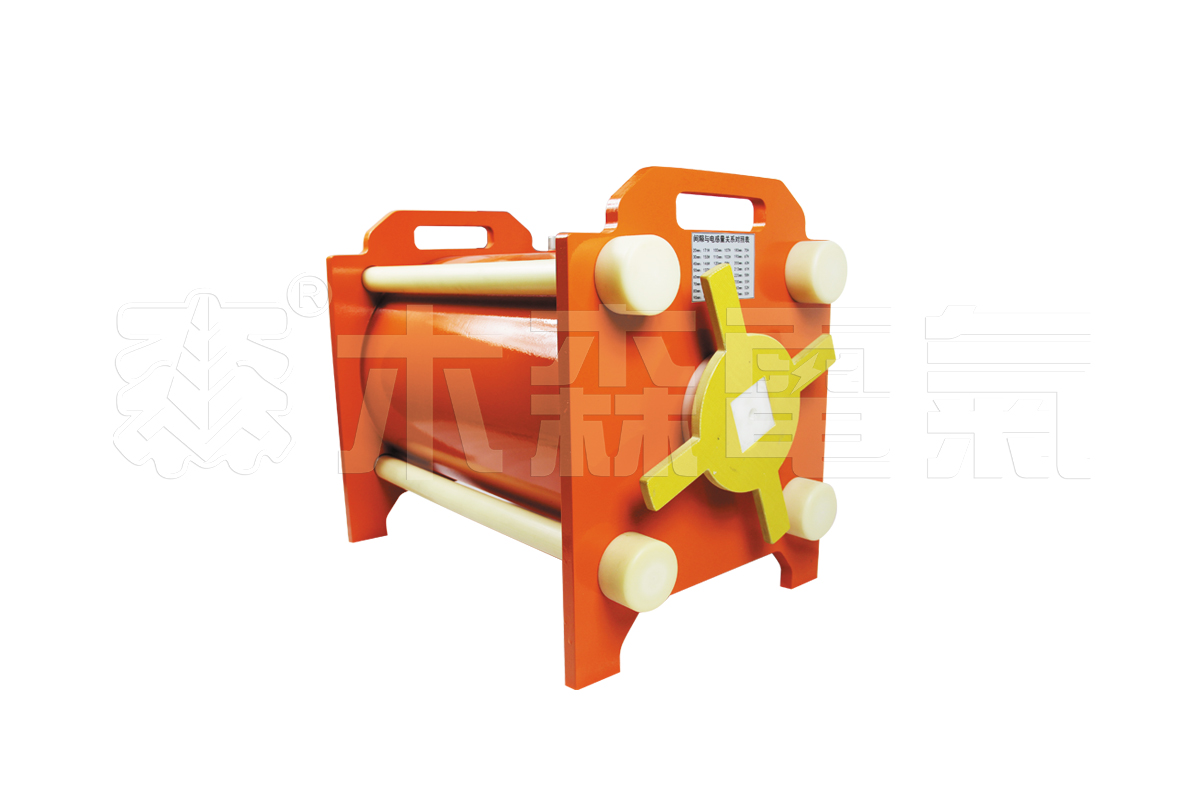

可调电抗器

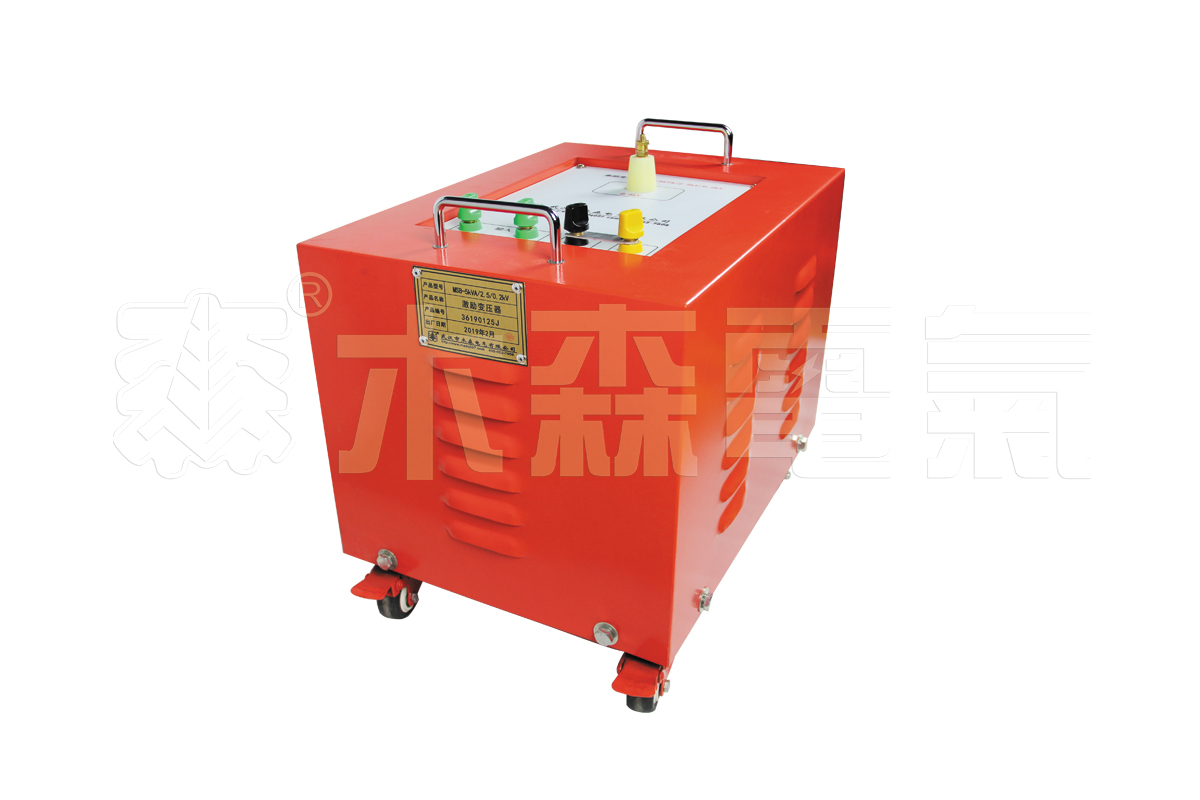

激励变

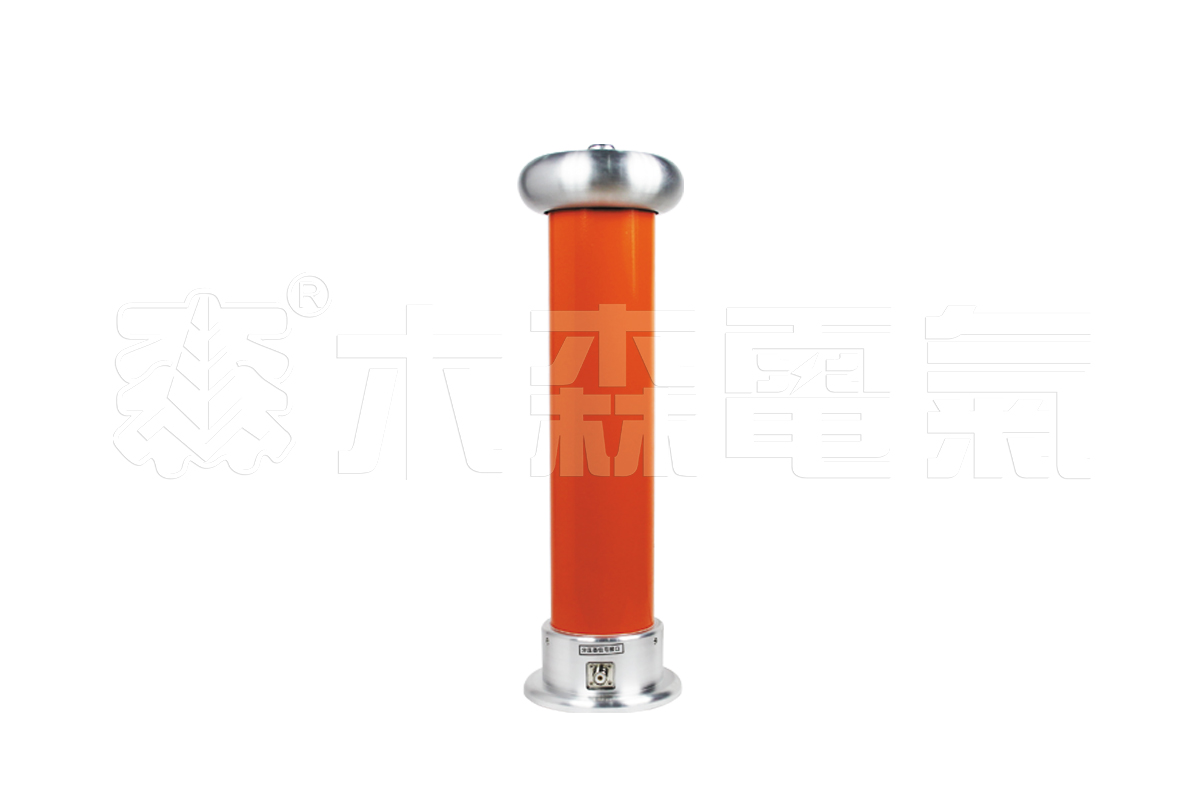

补偿电容器
串联谐振-整体调试540-270 串联谐振-整体调试1000-500 串联谐振-整体调试1620-540
谐振电抗器 电抗器展示2 电抗器展示7
励磁变压器 励磁变压器 励磁变压器
变频电源3 谐振展示 串联谐振打包-6


产品证书

   企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
计算机软件登记证书串联谐振
串联谐振专利
串联谐振计算机著作权
串联谐振产品专利
ISO质量管理体系认证证书

注:1.调感串联谐振产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

售后保障


   1、我们对所销售的调感式串联谐振三月包换。
   2、我们售出的调感式串联谐振三年免费维护、长期提供备品备件。
   3、变频调感式串联谐振的软件免费升级。
   4、我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
   5、根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
   6、修理期间,木森电气可免费提供同类产品免费供客户使用,直到调感式串联谐振修好。
   7、木森电气所提供的调感式串联谐振专机专号,终生维修。
