产品简介
仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。
9寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。
高速热敏打印机，方便现场打印测试数据。 机内集成式操作电源，无须现场二次电源，使用方便快捷。
可提供DC6～270V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
配备直线传感器、旋转传感器、万能传感器、激光传感器（选配）以及支架、专用固定多功能接头，安装极为方便，简捷。
适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
开关动作一次，得到所有数据及图形，测试数据和图形同屏显示，速度可进行再计算，无需再测试。
主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。 配备2个USB接口，可接鼠标操作仪器，可直接把数据保存到U盘，上传到计算机进行分析、保存。
选配：数据上传按Q/GDW-12482.5-2024国网通讯规范协议执行，北斗定位上传经纬度，温湿度传感器实时测量当前气候，接口选配RS232、RS485或蓝牙5.0上传，也可根据客户需求进行通讯上传MES、ERP等平台。
同时可测12路金属触头断口、6路主断口和6路辅助断口、1路速度(3路速度选配)。
内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
内部抗干扰电路可满足500KV变电站内可靠使用。
产品参数
1．时间测量：
① 12路 固有分闸（合闸）时间
② 分闸（合闸）相内不同期
③ 分闸（合闸）相间不同期之差
④ 合闸（分闸）弹跳时间（弹跳次数）
⑤ 不同期测试范围：0.1ms～99ms，分辨率：0.01ms；
⑥ 内触发测试范围：0.1ms～999ms，分辨率：0.01ms,
⑦ 1000ms～9999ms,分辨率：0.1ms,10000ms～200000ms分辨率：1ms。
⑧ 外触发测试范围：0.01ms～200s
⑨ 在1000ms以内准确率：0.05%±0.1ms
2.速度测量：
① 刚分（刚合）速度
② 指定时间段（行程段或角度段）平均速度
3.测速范围：
① 0.1mm传感器 0.01～20.00m/s，准确率:±0.1m/s
② 345°角度传感器 0.01～20.00m/s，准确率:±0.1m/s
③ 加速度传感器 0.01～15.00m/s
④ 激光传感器0.01～15.00m/s。（选配）
4.行程测量项目：
① 动触头行程（行程）（3路行程测量选配）
② 接触行程（开距）
③ 超行程
④ 过冲行程或反弹行程
5.传感器测量范围：
① 直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm，可选配 25-1000mm直线传感器。
② 旋转传感器：345о，测量范围：0-1000mm，分辨率:0.08о。
此传感器有15度的无效区，安装时在仪器可看到传感器有效区域，数值显示在160-200度左右为佳。
① 加速度传感器测量范围：0-300mm，分辨率:0.1mm。
② 准确率:土(1%L+0.2)mm。
6.线圈电流：最大电流20A,分辨率：0.01A。准确率:±5%
7.线圈电阻测量范围：0～2000Ω,分辨率：0.01Ω。准确率:±5%
8.仪器电源 ：AC220V ± 10%；50Hz ± 10%。
9.直流电源输出:DC6～270V，连续可调，电压分辨率：0.1V。
10.外触发触发电压：AC/DC10-300V，电流≤120A
11.隔离开关测量范围：
① 电压输出：DC6～270V（可调）；
② 电源输出时间：0.01-20秒（可设置）；
③ 断口信号最大采集时间为200秒；
④ 可测断口合、分闸时间、三相不同期、弹跳时间及次数
12.主机体积：450*400*220mm
13.使用环境：-20℃～+50℃
14.相对湿度：≤90%

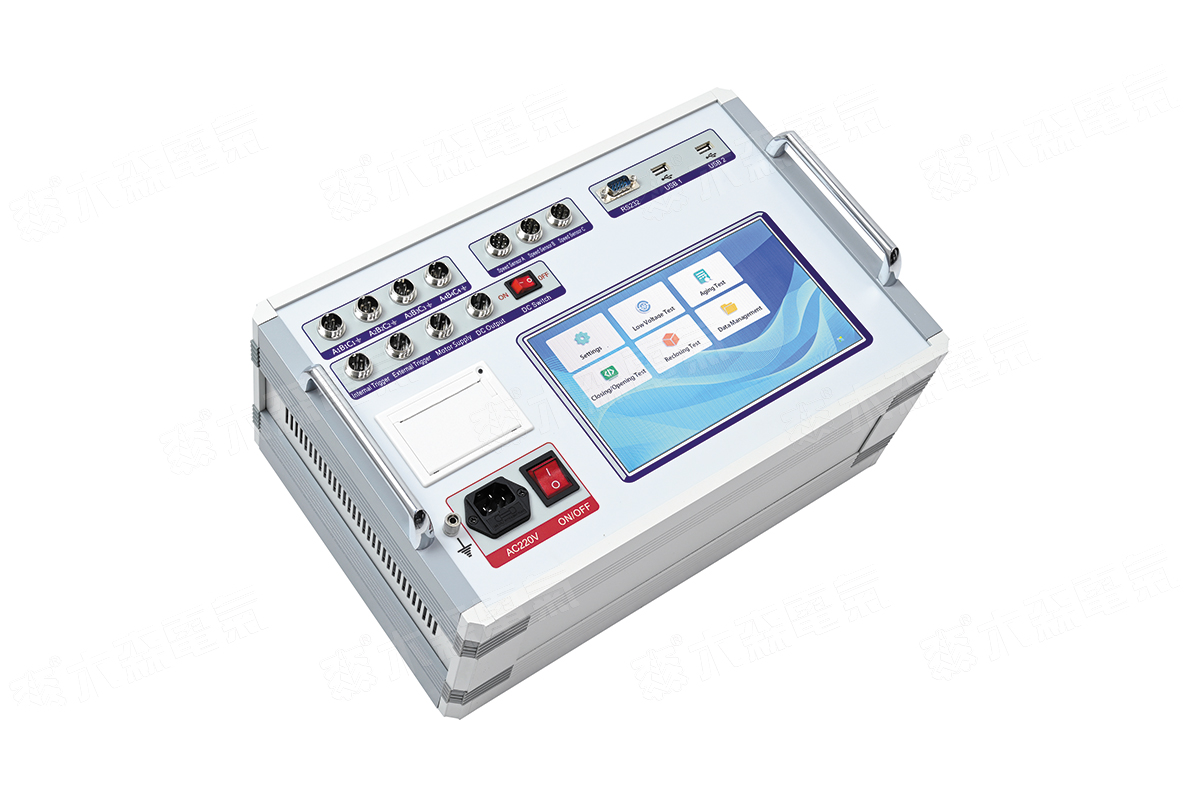

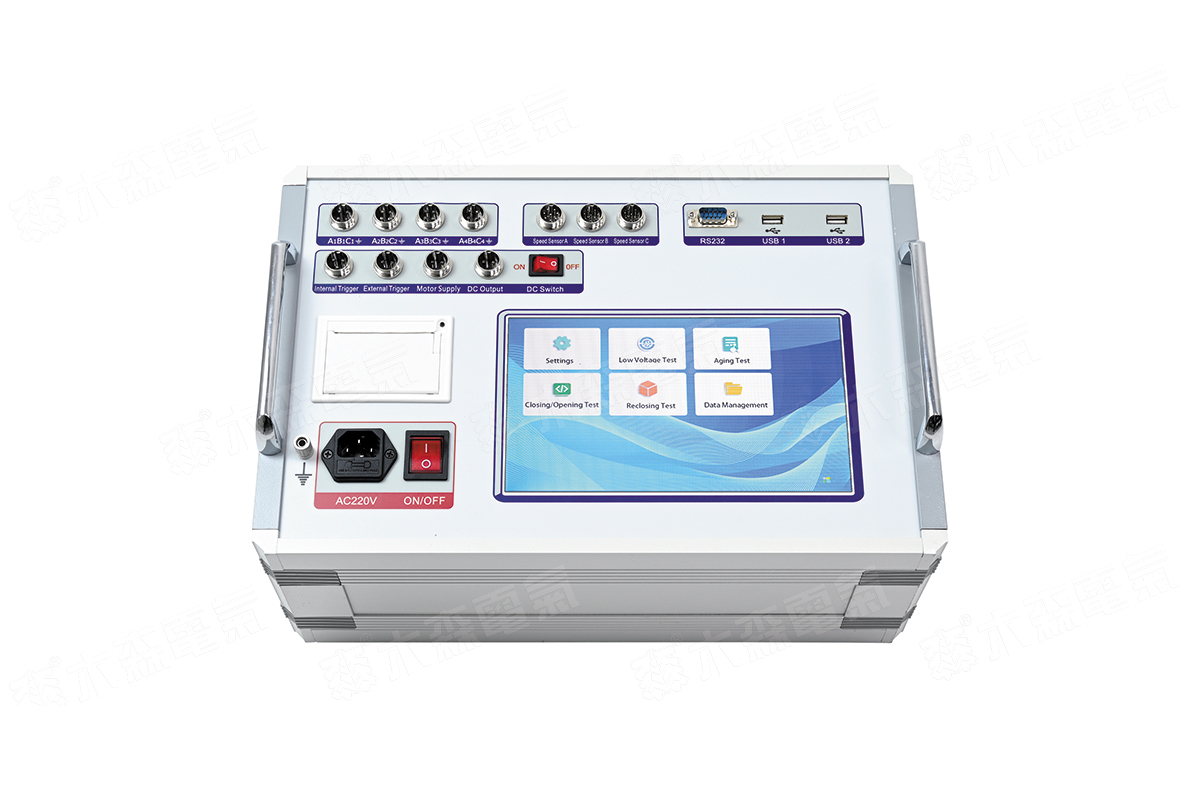

产品图集
