建立一个专门针对 220kV 电力安全工器具的预防性试验实验室，属于超高压级别的专业检测场所。220kV 工器具的工频耐压试验电压最高通常在440kV～ 500kV 之间。

由于电压极高，空气的绝缘击穿距离和表面电晕损耗急剧增加。因此，实验室对空间净空高度、安全距离、无局放控制以及精密控湿有着极其严苛的工业级标准。

以下是标准的 220kV 电力安全工器具实验室核心配置清单：

一、 核心电气试验设备

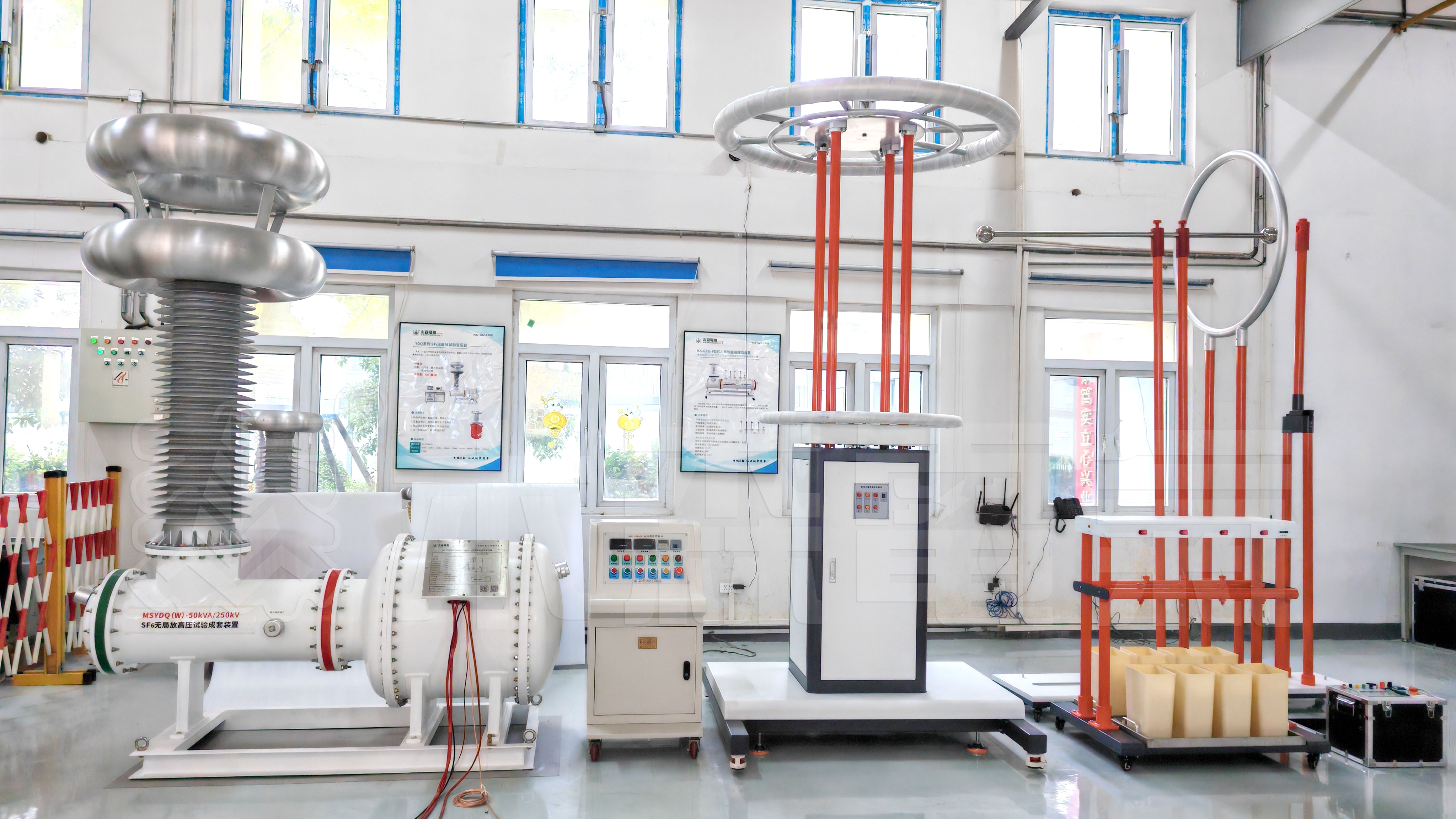

• 工频耐压试验装置（核心）

  • 推荐规格：YDQ-100kVA/500kV（充气式无局放试验变压器）或 YDJ-100kVA/500kV（油浸式无局放试验变压器）。

  • 指标要求：局部放电量控制在  3pC～5Pc 级别。

  • 配套组件：数字化全自动高压控制台、无局放电容分压器（精度 ≤0.5%）、高压限流保护电阻。

  • 均压装置：必须配置超大直径不锈钢均压球（直径≥ 800mm），用于抬高对地电位梯度，绝对抑制 500kV 下产生的剧烈空气电晕与放电干扰。

• 全自动电动升降绝缘杆/绝缘绳耐压试验架

  • 配置要求：220kV 绝缘杆的整体测试有效长度通常在 2.1mm-3.0mm

  • 结构标准：配置大尺寸全自动电动加压滑道试验架。试验架在空间摆放上，其高压带电端与四周墙壁、天花板的净空距离必须保持 ≥2.5mm 以上。

• 超高压验电器综合测试系统

  • 配置要求：满足 220kV 及以下电容型验电器的起动电压及特征性能试验。配有远距离微机遥控电动升降测试滑轨，全自动读取声光预警临界电压。

• 全自动绝缘靴/手套耐压试验装置

  • 配置要求：建议配置 8 路同时检测系统（兼顾下级 110kV/35kV/10kV 批量检测）。具备自动进出水、数字式智能化漏电流检测、击穿点秒级自动隔离功能。
    推荐设备：MSXS-II全自动绝缘靴/手套耐压试验装置

• 大电流接地线直流电阻测试仪

  • 配置要求：输出直流电流稳定在 100A-200A，专门用于 220kV 大规格携带型短路接地线及个人保安线的接触电阻高精度复核。

• 高压绝缘电阻测试仪

  • 推荐规格：5000V/ 10000V 智能型双显绝缘电阻表。
    推荐设备：MS-3126A绝缘电阻测试仪

二、 力学性能试验设备

220kV 变电站和输电线路检修涉及高空防坠落、大吨位吊装、高强度登高器具。

• 微机控制全自动卧式拉力试验机

  • 推荐规格：0 ～100kN（10吨）大型卧式力学试验机。

  • 行程要求：由于 220kV 线路检修所用蚕丝绳、全绝缘吊绳长度大，试验机有效拉伸行程必须＞ 6m。

  • 工装夹具：满配 220kV 导线无损伤拉力夹具、安全带/安全绳整体拉力夹具、速差防坠器动态拉力机。

• 多功能力学压力试验机/试验架

  • 功能要求：专用于 220kV 绝缘梯、绝缘平台、绝缘快装脚手架、脚扣的静负荷抗压、抗弯曲结构性能考核。

• 安全帽冲击与耐穿刺试验机

  • 配置要求：符合 GB/T 2812 标准，带数字化高敏动力传感器与液晶实时曲线显示。

三、 环境控制与安全防护配置（超高压安全红线）

在 500kV电压下，微小的湿度波动会导致沿面闪络，任何误入高压区的行为都是致命的。

• 工业级中央精密恒温控湿系统：

  • 环境指标：高压试验大厅相对湿度必须强制控制在 ≤ 65%～ ≤70%。

  • 控湿理由：220kV 工器具表面积大，当湿度 > 70%$ 时，绝缘表面极易形成微量凝露，引发严重的放电拉弧甚至试品损毁。

• 全封闭式高压屏蔽网与多重联动锁：

  • 高压区必须采用整体式金属铜网或钢网进行电磁与物理屏蔽。

  • 连锁逻辑：大门强制加装红外微波安全光幕+断路器双回路机械连锁微动开关。试验加压中门自动死锁；门一旦被破坏或人员强行切入光幕，高压系统必须在 0.05 秒内切断主电源，并通过全自动快速接地刀闸将高压端强行对地放电。

• 高标准独立试验接地网：

  • 必须建设深埋地下的专用试验接地网（与普通照明、动力电源地网物理隔离），全大厅铺设接地铜排，接地电阻要求 ≤ 0.5Ω。

• 厚绝缘地坪防护：

  • 整个控制操作室及高压围栏外侧地面，必须满铺厚度 ≥ 12mm、耐压≥ 50kV的电业级绝缘橡胶垫。

四、 数字化管理与资质评定 (CMA/CNAS 标配)

• 智能安全工器具恒温除湿存放系统：配置工业级智能恒温除湿柜，专门用于标定级分压器、微安表及清洗干燥后的超高压绝缘靴手套存放。

• LIMS 实验室信息管理系统：

  • 深度集成 DL/T 1476 规程中 220kV 及以下所有工器具的试验标准参数库。

  • 500kV 控制台、力学试验机的数据需原生态自动捕获、直接上传、禁止人工编辑。自动生成符合国家资质评审要求的加密电子检测报告。

• 全生命周期 RFID/二维码流转追溯系统：配置工业级耐磨热转印标签打印机及手持式 RFID 终端。所有 220kV 绝缘杆、接地线实行“一物一码”全周期动态跟踪管理。
