•       串联谐振装置是运用串联谐振原理，使回路产生谐振电压加到试品上，串联谐振装置目前分为变频式和调感式两大类，是通过调节变频源输出频率或可调式电抗器调节电感量，使回路中电感L与试品C串联谐振。

        串联谐振装置主要由变频源（变频式）、高压电抗器、可调式电抗器（调感式）、电容分压器、激励变压器等几部分组成。其广泛用于电力、冶金、石油、化工等行业，适用于电力电缆、电力变压器、水力发电机、GIS等大容量，高电压的电容性试品的交接和预防性试验！



  图1、串联谐振成套试验装置

        串联谐振装置在产品特性上有稳定性可靠性高、自动调谐功能强大、支持多种试验模式、系统人机交互界面友好、保护功能完善等突出优势，根据其特性在电力系统应用中具有需求电源容量小、设备重量体积小、改善输出波形、防止短路电流烧伤、不会出现恢复过电压等优点。我公司串联谐振装置参考GB50150-2006，DL/T849.6-2004标准，提供电缆谐振试验装置、发电机谐振试验装置、变电站电器设备谐振装置、CVT校验用谐振升压装置等多种选配参考方案。串联谐振装置拥有多项关键的国家专利技术，加上引进的部分国际先进技术，设备整体达到了国际先进水平。



  图 2、串联谐振木森电气研发生产制造中心

        1．主机找不到谐振点。

        原因：

        系统谐振点在主机的输出频率范围之外；系统接线错误；　系统未可靠接地；高压采样反馈信号开路或连接不可靠；试品有故障。

        排除方法：

        1）检查接地装置可靠，接地连接线是否有断开点；

        2）检查励磁变压器的高低压线圈的通断；

        3）检查每一只电抗器的通断；

        4）检查分压器的信号线的通断；

        5）检查分压器的高低压电容臂的通断；

        6）装置自身升压时没有谐振点，还需要检查补偿电容器的通断；

        2．主机复位。

        原因：主机供电电源波动；外界强磁场干扰；主机未可靠接地；

        3．Q值偏低，即电压升不上去，或升不高。

        现象：

        1）调谐曲线是一条曲线，有较低的尖峰；

        2）试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；

        原因：

        1）电抗器与试品电容量不匹配，没有准确找到谐振点；

        2）试品损耗较高，系统Q值太低；

        3）励磁变压器高压输出电压较低；

        4）高压连接线过长或没有采用高压放晕线

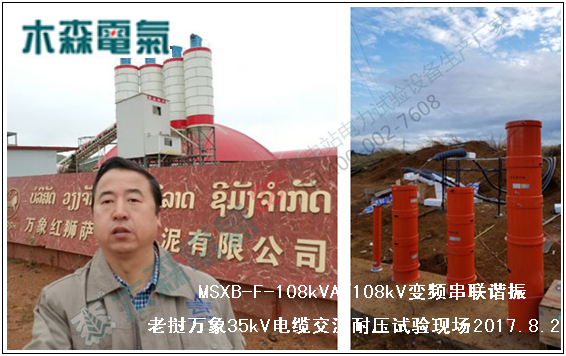

  图3、串联谐振老挝万像电缆耐压试验现场

        排除方法：

        1）将补偿电容器并接入试验回路，加大回路电容量；

        2）尽可能将多只电抗器串联，提高回路电感量；

        3）提高励磁变压器的输出电压；

        4）干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；

        5）一般在设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。

        4．电源跳闸。

        原因：谐振系统回路短路。
