变频串联谐振常规配置选型

当前位置:首页 > 产品中心 > 产品目录 > 调频/调感串联谐振试验装置

变频串联谐振常规配置选型

变频串联谐振常规配置选型

变频串联谐振常规配置选型

关于产品购买、技术维护等服务,欢迎致电!联系我们

MSXZ(f)系列变频串联谐振常规配置选型

产品别称:

变频串联谐振常规配置选型,串联谐振试验装置选型,串联谐振选型,

参考标准:

DLT 596-2021 电力设备预防性试验规程

产品特点:

适用范围满足不同等级电压试验,电抗器采用多只分开设计,可根据现场试验需求任意组合。

产品说明书 产品证书 产品视频

产品简介


变频串联谐振耐压试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。是运用串联谐振原理设计的最新型交流耐压试验设备。传统的工频耐压装置往往单件体积大,重量重,不便于现场搬运,而且不便于任意组合,灵活性较差。相比,变频串联谐振试验装置(体积与重量约为传统试验变压器的1/10~1/30)体积小,重量轻,易搬动,而且是分件式设计,便于根据现场需求灵活配置电抗器的个数,大大降低了劳动强度,提高工作效率。
变频串联谐振耐压试验装置试验主要用于以下方面:
1、6kV-500kV高压交联电缆的交流耐压试验
2、6kV-500kV变压器的工频耐压试验
3、GIS和SF6开关的交流耐压试验
4、发电机的交流耐压试验
5、其它电力高压设备如母线,套管,互感器的交流耐压试验。

变频串联谐振系列:适用于大容量、高电压电气设备的交接和预防性试验
变频串联谐振试验装置以全新的、创新的技术完成各种试验,减少所需电源容量,同时克服传统谐振仅能满足一根电缆3小时的极限工作时间,专利技术设计保证工程现场多根电缆连续耐压的需求。
满足不同等级电压试验,电抗器采用多只分开设计,可根据现场试验需求任意组合。

MSB系列变频电源:有效抗干扰,采用变频电源,强电场干扰下,测量精度与控制保护满足要求、稳定度高,数据准确保护功能:被试品闪络保护动作,以保护被试品、三种工作模式:全自动、手动、自动调谐手动升压模式

MSDK高压电抗器:快速散热:独家专利技术,贯穿散热通道,散热效率提升40%,无惧连续耐压时间长、绝缘性能高:采用进口树脂,一次性浇筑成型,有效提升耐高温性100°、子口坡度设计,轻松串联安装,增爬裙设计,闪络电压提高25%

MSJLB系列激励变压器:进口材料+真空浇筑,散热能力提升35%防水、防潮、耐高温,抗环境干扰强、多组合输出,转换简单,输出抽头适用多种用途高导磁硅钢片损耗小,连细节简单、人性化设计,手柄设计,抓握舒适,移动便捷


MSBC油浸式电容器采用油浸式电容器:绝缘性高,耐热性好,误差小、精工制造:美国杜邦材料填充,特殊工艺灌封

产品参数

变频串联谐振常规配置选型
规格型号(kVA/kA)
产品配置
用途
变频电源(kW)
励磁变压器(kVA/kV)
电抗器
(kVA/kV-个)
电容分压器(kV/pF)
22/22
5.5
3-1.5
22/22-1
30/3000
10kV/300mm2电缆0.5km
44/22 5.5 3-1.5 22/22-2 30/3000 10kV/300mm2电缆1km
5.5
6-1.5/3
25/25-3
80/1000
10kV/300mm2电缆1.5km
35kV/300mm2 电缆0.4km
35kV主变的交流耐压试验
88/44 5.5 6-1.5/3 44/22-2 50/2500 10kV/300mm2电缆2km
108/108 5.5 6-1.5/3/6 27/27-4 110/1500 10kV/300mm2电缆2km
35kV/300mm2电缆0.5km
35kV系统
108/54 5.5 6-1.5/3 27/27-4 60/2500 10kV/300mm2电缆2km
35kV/300mm2电缆0.5km
135/22 7.5 7.5-1.5/3/6 33.75/27-4 110/1500 10kV/300mm2电缆3km
35kV/300mm2电缆1km
35kV系统
7.5
7.5-1.5/3/6
33.75/27-4
110/1500
10kV/300mm2电缆3km
35kV/300mm2电缆1km
35kV系统
176/22 7.5 7.5-1.5 44/22-4 30/3000 10kV/300mm2电缆4km
162/54 11 11-1.5/3 40.5/27-4 60/2500 10kV/300mm2电缆3km
35kV/300mm2电缆1km
162/108 11 11-1.5/3/6 40.5/27-4 110/1500 10kV/300mm2电缆3km
35kV/300mm2电缆1.2km
35kV系统
216/108 11 11-1.5/3/6 54/27-4 110/1500 10kV/300mm2电缆4km
35kV/300mm2电缆1.6km
35kV系统
216/216 11 11-2.5/5/10 36/36-6 220/1000 110kV GIS
220/22 11 11-1.2 55/22/4 30/3000 10kV/300mm2电缆5km
264/22 11 15-1.25 44/22-6 30/3000 10kV/300mm2电缆6km
270/108 15 15-1.5/3/6 67.5/27-4 110/1500 10kV/300mm2电缆5km
35kV/300mm2电缆2km
35kV系统
15
15-4/8/16
45/45-6
270/500
35kV/300mm2电缆1km
110kV系统
324/316 15 15-2.5/5/10 54/36-6 220/1000 35kV/300mm2电缆2km
110kVGIS
324/54 18.5 18.5-1.5/3 54/27-6 60/2500 10kV/300mm2电缆6km
35kV/300mm2电缆2.5km
324/108 18.5 18.5-1.5/3/6 54/27-6 110/1500 10kV/300mm2电缆6km
35kV/300mm2电缆2.5km
35kV系统
324/270 18.5 18.5-4/8/16 54/45-6 270/500 35kV/300mm2电缆1.5km
110kV系统
405/108 22 22-1.5/3/6 67.5/27-6 110/1500 10kV/300mm2电缆8km
35kV/300mm2电缆3km
35kV系统
405/270 22 22-4/8/16 67.5/45-6 270/500 35kV/300mm2电缆3km
110kV系统
20/30
30-4/8/16
25/25-3
270/500
35kV/300mm2电缆2km,
110kV/300mm2 电缆0.5km
110kV系统
648/270 22/30 30-4/8/16 81/35-8 270/500 35kV/300mm2电缆4km,
110kV/300mm2 电缆1km
110kV系统
675/270 37 37-3/6/15 67.5/27-10 270/1000 35kV/300mm2电缆5km,
110kV系统
37
37-4/8/16
90/45-9
270/500
35kV/300mm2电缆6km
110kV系统
45
20-4/8/16
100/50-10
500/1000
110kV/600mm2电缆2km
220kV系统
1620/540 75 75-4/8/25 405/135-4 500/500 220kV/630mm2电缆0.8km
110kV/630mm2电缆2km
220kV系统
2080/500 75 75-4/8/25 520/130-4 500/5000 220kV GIS断路器
110kV/800mm2电缆2.5km
2400/800 132 132-10/20/40 600/200-4 800/1000 500kV GIS 开关
500kV 主变中性点
200
200-5/10/35
1000/2000-4
800/1000
500kV GIS 开关
500kV 主变中性点
220kV/630mm2电缆1.2km
110kV/630mm2电缆3.5km
4680/130 200 200-1.5/3/6/35 1170/65-4 130/4000 110kV/1000mm2电缆5km
35kV/300mm2电缆10km
10kV/300mm2电缆10km
200
200-3/6/35
2025/135-4
500/500
220kV/1000mm2电缆4km
110kV/1000mm2电缆10km
35kV/240mm2电缆1.3km
220kV系统
WJ-300kW 300kW局放主机、9208局放仪4通道(含定位功能) 300-10*2/35 无局放补偿电抗器
525/25/35-4
135kV/1500pF 110kV 400MVA和220kV240MVA
感应电压带局部放电测量
WJ-300kW/5980kVA/220kV
300kW局放主机、9208局放仪4通道(含定位功能)30
300-2*正负4/10/35
无局放补偿电抗器350/35-4
无局放电抗器
1495/130-4
无局放电容分压器兼耦合电容100kV/500pF
无局放电容分压器
500kV/1500pF
110kV 400MVA和220kV240MVA
感应电压带局部放电测量
220kV/1000mm2电缆23km
110kV/1000mm2电缆26km
220kV系统
450kW局放主机、2002局放仪2通道(选配)
450-2*5/15/2*35
无局放补偿电抗器
700/35-4
无局放电抗器
4400/220-2
无局放电容分压器兼耦合电容
100kV/300pF
无局放电容分压器
250kV/500pF
220kV240MVA
感应电压带局部放电测量
220kV/1200mm2电缆10km
220kV GIS、开关的交流耐压带局部放电测量



变频电源
变频电源
变频电源
变频电源
 5.5/7.5kW变频电源
输入电压:三相380V/50Hz
输出最大电流:8.36A/11.4A
输出电流:13.75A/18.75A
  30kW/37kW变频电源
输入电压:三相380V/50Hz
输出最大电流:45.8A/56.22A
输出电流:75A/92.5A
45/55/75kW变频电源
输入电压:三相380V/50Hz
输出最大电流:68A/83A/113A
输出电流:112A/137A/187A
220kW变频电源
输入电压:三相380V/50Hz
输出最大电流:334A
输出电流:500A

电抗器
电抗器
电抗器
电抗器
I型高压电抗器
额度电流:1A/1.25A/1.5A
输出电压:27kV
II型高压电抗器
额度电流:2A/2.5A
输出电压:27kV

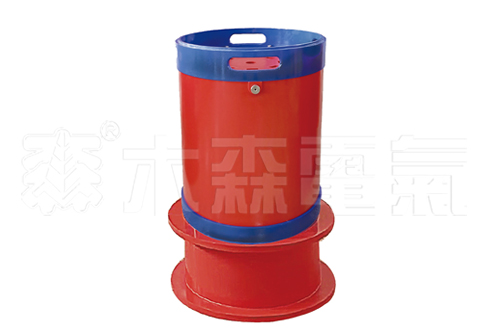

III型高压电抗器
额度电流:2A/3A
输出电压:50kV/27kV
大容量高压电抗器
额度电流:405kVA
输出电压:135kV

6kVA激励变
7.5kVA激励变
10kVA激励变
15kVA激励变
6kVA激励变压器
额度容量:6kVA
输入电压:0-400V单相
输出电压:1.5/3/6kV/0.4kV
7.5kVA激励变压器
额度容量:7.5kVA
输入电压:0-400V单相
输出电压:1.5/3/6kV/0.4kV
10/11kVA激励变压器
额度容量:10/11kVA
输入电压:0-400V单相
输出电压:1.5/3/6kV/0.4kV
15kVA激励变压器
额度容量:15kVA
输入电压:0-400V单相
输出电压:4/8/16kV/0.4kV

110kV分压器
270kV分压器
500kV分压器
800kV分压器
110kV电容器分压器
额度电压:110kV
高压电容量:1000pF
分压比:1500:1
270kV电容器分压器
额度电压:270kV
高压电容量:1000pF
分压比:3000:1
500kV电容器分压器
额度电压:500kV
高压电容量:1000pF
分压比:5000:1
800kV电容器分压器
额度电压:800kV
高压电容量:1000pF
分压比:8000:1



产品图集

75kVA/75kV串联谐振
108kVA/108kV串联谐振试验装置
135kVA/108kV串联谐振耐压试验装置
270kVA/270kV调频串联谐振试验装置
75kVA/75kV串联谐振
10kV/300mm2电缆1.5km
35kV/300mm2 电缆0.4km
35kV主变的交流耐压试验
108kVA/108kV串联谐振试验装置10kV/300mm²电缆2km
35kV/300mm²电缆0.6km
10kV/20000kVA主变
135kVA/108kV串联谐振试验装置10kV/300mm²电缆3km
10kV主变,35kV/300mm²电缆1km
35kV主变,35kV开关、互感器
270kVA/270kV调频串联谐振
10kV/300mm²电缆5km
35kV及以下电压等级GIS,开关等变电站35kV/300mm²电缆2km
540kVA/270kV串联谐振装置
1000kVA/500kV变频串联谐振试验成套装置
1620kVA/540kV变频串联谐振
4000kVA/800kV变频串联谐振耐压试验装置
540kVA/270kV串联谐振装置
10kV/300mm²电缆8km
35kV/300mm²电缆4km
110kV/400mm²电缆0.7km
1000kVA/500kV变频串联谐振
35kV/630mm²电缆3km,
110kV/630mm²电缆1km
110kV及以下断路器、PT、CT、绝缘子
1620kVA/540kV变频串联谐振
35kV/630mm²电缆2km
35kV/240mm²电缆3km
35kV 及以下断路器、PT、CT、绝缘子
4000kVA/800kV变频串联谐振
110kV/630mm²电缆3.5Km
220kV/630mm²电缆1.2km
500KV及以下电压等级开关、互感器
8100kVA/500kV变频串联谐振试验装置

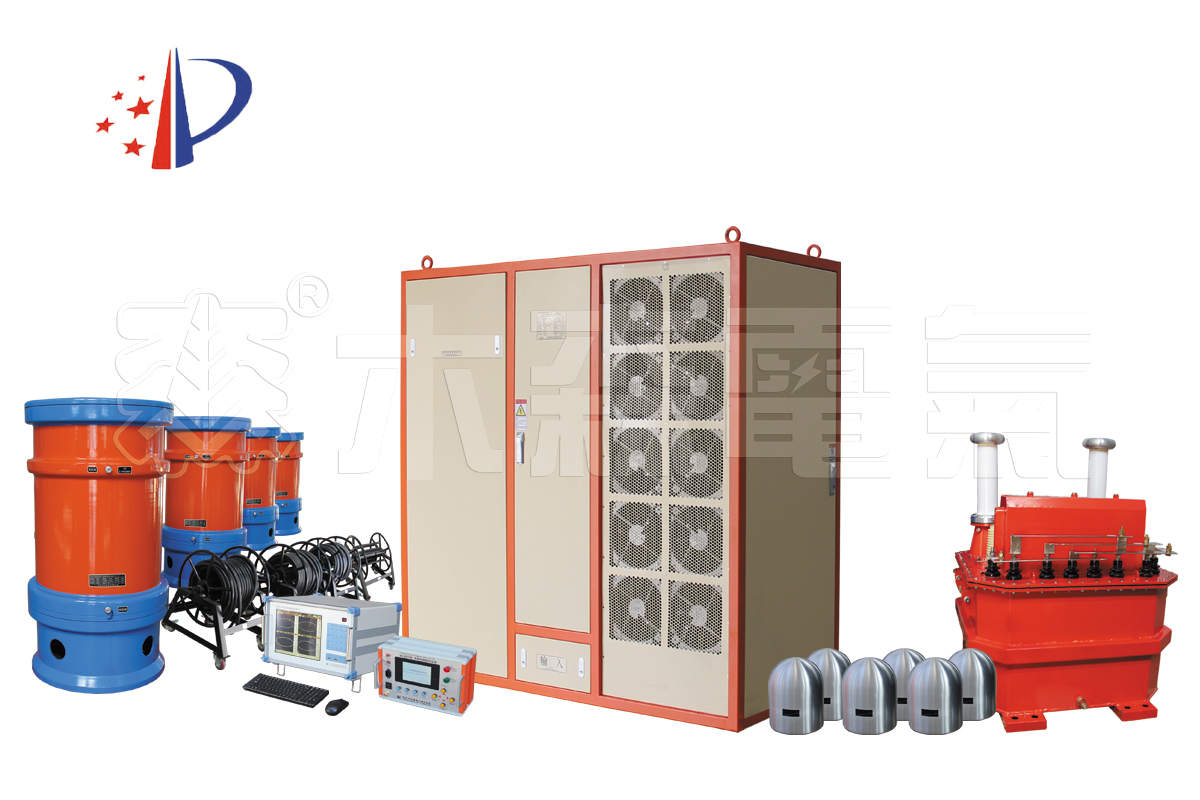

300KW变压器感应电压带局部放电测量装置
80kVA/160kV调感串联谐振试验装置
176kVA/44kV串联谐振试验装置
8100kVA/500kV变频串联谐振110kV/1000mm²电缆10km
220kV/1000mm²电缆4km
300KW变压器感应电压带局放测量装置
满足220kV变压器的感应耐压及局放试验,容量240MVA
80kVA/160kV调感串联谐振
满足110kV-330kV电容式或电磁式电压互感器校验误差试验
176kVA/44kV串联谐振试验装置
满足600MW~1000MW及以下火力发电机


270kVA-108kV变频串联谐振试验装置
405kVA/108kV串联谐振试验装置
675kVA/108kV串联谐振装置
675kVA/270kV串联试验装置
270kVA-108kV变频串联谐振
10kV/400mm²电缆5km
35kV/400mm²电缆2km
35kV/31500kVA主变
405kVA/108kV串联谐振试验装置10kV/300mm²电缆8km
10kV/20000kVA主变
35kV/300mm²电缆
675kVA/108kV串联谐振装置
10kV/300mm²电缆12km
35kV/400mm²电缆5km
35kV/31500kVA主变
675kVA/270kV串联试验装置
10kV/300mm²电缆7km
10kV/20000kVA主变
35kV/300mm²电缆5km
810kVA/270kV串联谐振
1125kVA/270kV串联谐振
1350kVA/54kV串联谐振装置
1350kVA/270kV/27kV变频串联谐振试验装置
810kVA/270kV串联谐振
10kV/300mm²电缆10km
35kV/400mm²电缆4km
110kV/630mm²电缆1km
1125kVA/270kV串联谐振
10kV/240mm²电缆6km
35kV/400mm²电缆4km
110kV/1200mm²电缆1km
1350kVA/54kV串联谐振装置
10kV/300mm²电缆
10kV/300mm²电缆
35kV/240mm²电缆
1350kVA/270kV/27kV串联谐振
35kV/300mm²电缆10km
10kV/800mm²电缆0.5km
110kV/63000kVA变压器全绝缘
2160kVA/270kV串联谐振
1600kVA/800kV串联谐振
1680kVA/270kV串联谐振试验装置
2600kVA/130kV串联谐振
2160kVA/270kV串联谐振
110kV/1200mm²电缆2km,110kVGIS、开关等电气设备


1600kVA/800kV串联谐振
110kV、220kV、330kV、500kV电压
满足220kV铰链电缆
满足110kV铰链电缆
1680kVA/270kV串联谐振试验装置10kV/300mm²10km
35kV/300mm²电缆5km
110kV互感器、GIS
2600kVA/130kV串联谐振
10kV/300mm²电缆12km,35kV/300mm²电缆18km,110kV/630mm² 电缆3km

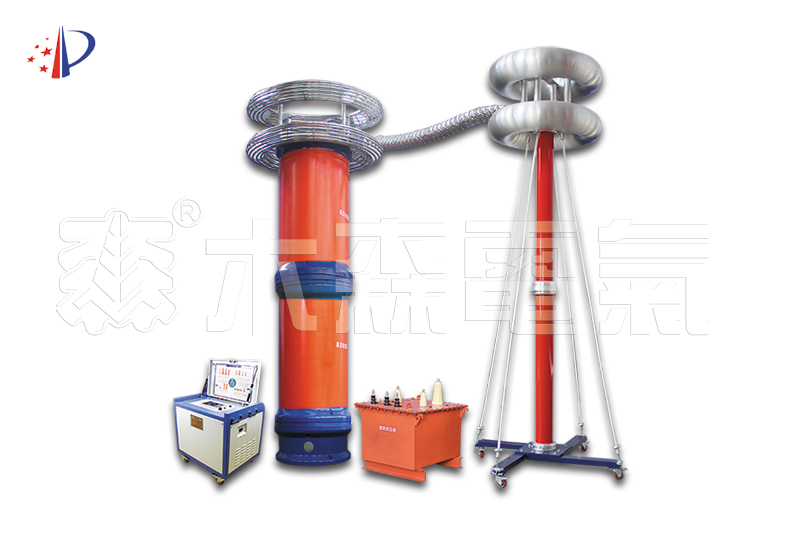

2500kVA/500kV串联谐振试验装置
2700kVA/54kV串联谐振试验装置
8100kVA/270/135kV变频串联谐振试验装置
8100kVA/130kV变频串联谐振试验装置
2500kVA/500kV串联谐振试验装置110kV/630mm²电缆1.5km
220kV/630mm²电缆1.5km
2700kVA/54kV串联谐振试验装置
35kV/400mm²电缆5km
35Kv/300mm²电缆
8100kVA/270/135kV变频串联谐振110kV/1000mm²10km电缆
220kV/1000mm²4km电缆
8100kVA/130kV变频串联谐振110kV/630mm²10km电缆






产品证书

   企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

计算机软件登记证书串联谐振
串联谐振专利
串联谐振计算机著作权
串联谐振产品专利
ISO质量管理体系认证证书

注:1.变频串联谐振常规配置选型产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

售后保障

  1、保修期内我们对所销售的变频串联谐振常规配置三月包换。
  2、我们售出的串联谐振三年免费维护、长期提供备品备件。
  3、保修期内串联谐振软件免费升级。
  4、我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
  5、根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
  6、修理期间,木森电气可免费提供同类产品免费供客户使用,直到串联谐振修好。
  7、木森电气所提供的串联谐振专机专号,终生维修。

<
